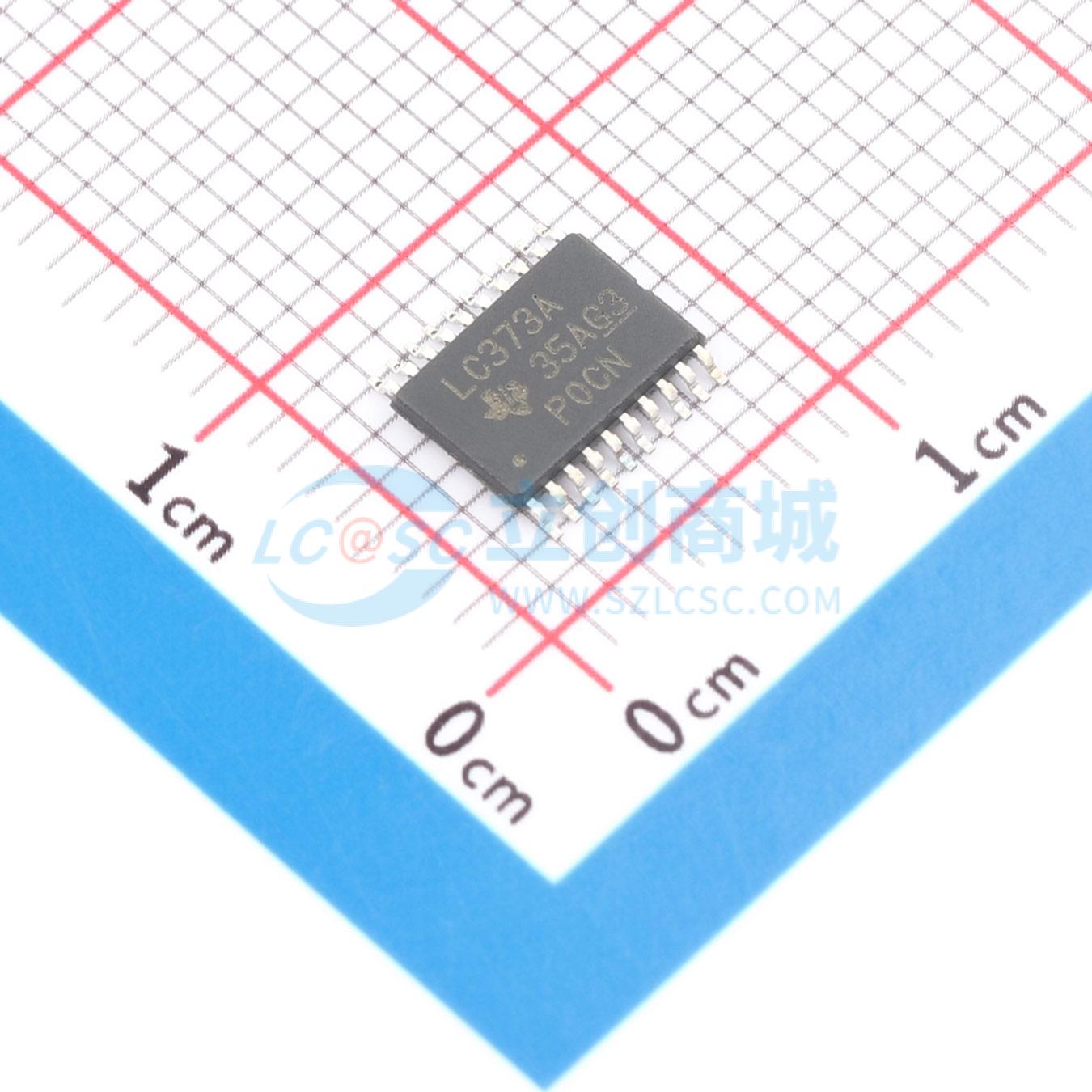

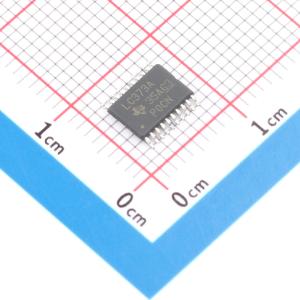

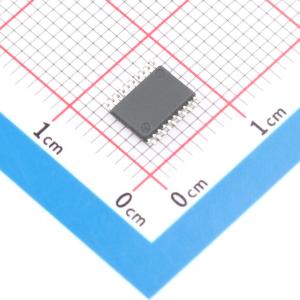

SN74LVC373APW
八进制透明D型锁存器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC373A 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC373APW
- 商品编号
- C2872364
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.202207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 12mA | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 6.8ns | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 建立时间 | 2ns | |
| 保持时间 | 1.5ns | |
| 静态电流(Iq) | 10uA |
商品概述
SNx4LVC373A是带三态输出的八进制透明D型锁存器，其中SN54LVC373A的工作电源电压范围为2.7V~3.6V，SN74LVC373A的工作电源电压范围为1.65V~3.6V
商品特性
- 工作电压范围覆盖1.65V~3.6V
- 输入可承受最高5.5V的电压
- 3.3V工作电压下最大传输延迟为6.8ns
- VCC=3.3V、环境温度25℃时，典型输出接地反弹小于0.8V
- VCC=3.3V、环境温度25℃时，典型输出高电平下冲大于2V
- 所有端口支持混合模式信号操作，可在3.3V VCC条件下兼容5V输入输出电压
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
应用领域
- 网络交换机
- 电视机顶盒
- 电机驱动
- 个人电脑
- 笔记本电脑
