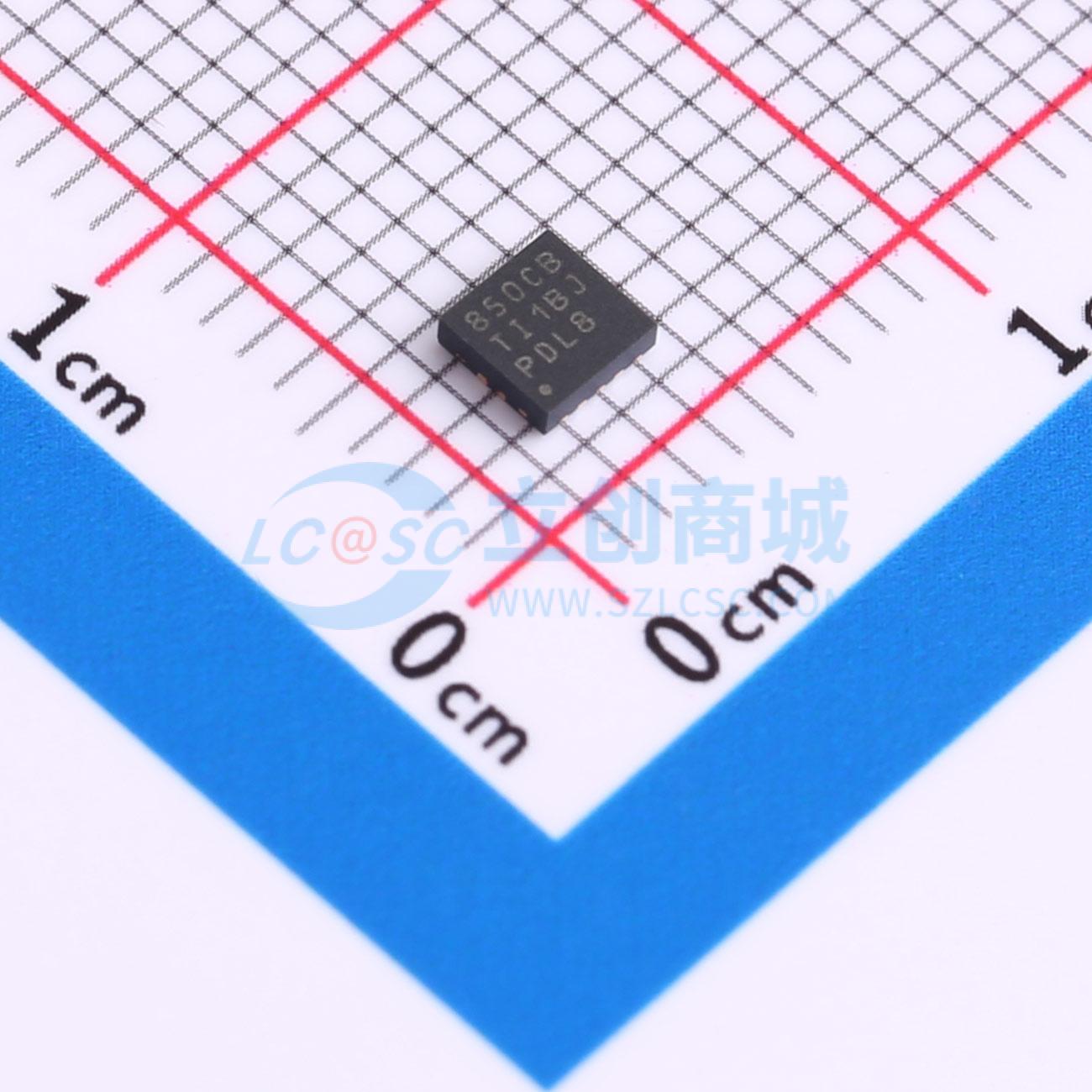

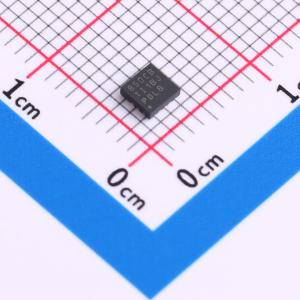

温馨提醒：图片仅供参考，商品以实物为准

TPS3850G12QDRCRQ1

具备可编程窗口看门狗定时器的高精度电压监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3850-Q1 用于进行 OV 和 UV 监控的汽车窗口监控器，具有窗口看门狗计时器和可编程延迟
品牌名称: TI(德州仪器)
商品型号: TPS3850G12QDRCRQ1
商品编号: C2872383
商品封装: VSON-10(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS3850-Q1 将可编程窗口看门狗定时器与高精度电压监控器相结合。TPS3850-Q1 窗口比较器在 SENSE 引脚上可针对过压 (VIT+(OV)) 和欠压 (VIT-(UV)) 阈值实现 0.8% 的精度（-40°C 至 +125°C）。TPS3850-Q1 在两种阈值条件下还可提供高精度迟滞，因此非常适用于容差要求严苛的系统。该监控器的 RESET 延迟可通过经出厂编程的默认延迟设置进行设定，也可以通过外部电容以编程方式设定。出厂编程的 RESET 延迟具备 9.5% 精度、高精度延迟时间。 TPS3850-Q1 具备适用于多种应用的可编程窗口看门狗计时器。专用看门狗输出 (WDO) 有助于提高分辨率，从而帮助确定出现故障情况的根本原因。窗口看门狗超时可通过经出厂编程的默认延迟设置进行设定，也可以通过外部电容以编程方式设定。可通过逻辑引脚禁用看门狗，避免在开发过程中出现意外的看门狗超时。 TPS3850-Q1 采用小型 3.00mm × 3.00mm、10 引脚 VSON 封装。TPS3850-Q1 具有可湿性侧面，可轻松进行光学检查。

商品特性

具有符合 AEC-Q100 标准的下列特性：
器件温度等级 1: -40°C 至 125°C 环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
提供功能安全
输入电压范围：VDD = 1.6V 至 6.5V
0.8% 电压阈值精度（最大值）
低电源电流：IDD = 10μA（典型值）
用户可编程看门狗超时
用户可编程复位延迟
出厂编程的精密看门狗和复位计时器
开漏输出
精密过压和欠压监测：
支持 0.9V 到 5.0V 常见电压轨
提供 4% 和 7% 故障窗口
0.5% 迟滞
看门狗禁用功能
采用小型 3mm × 3mm 10 引脚 VSON 封装

应用领域

车载充电器 (OBC) 和无线充电器
驾驶员监控
数字驾驶舱处理单元
Adas 域控制器
汽车远程信息处理控制单元

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1.6V~6.5V
	复位有效电平	低电平有效
	阈值电压	1.2V

	属性	参数值
	受监控电压数	1
	看门狗定时器	有
	复位超时	322ms
	工作温度	-40℃~+125℃@(Tj)
	静态电流(Iq)	10uA
