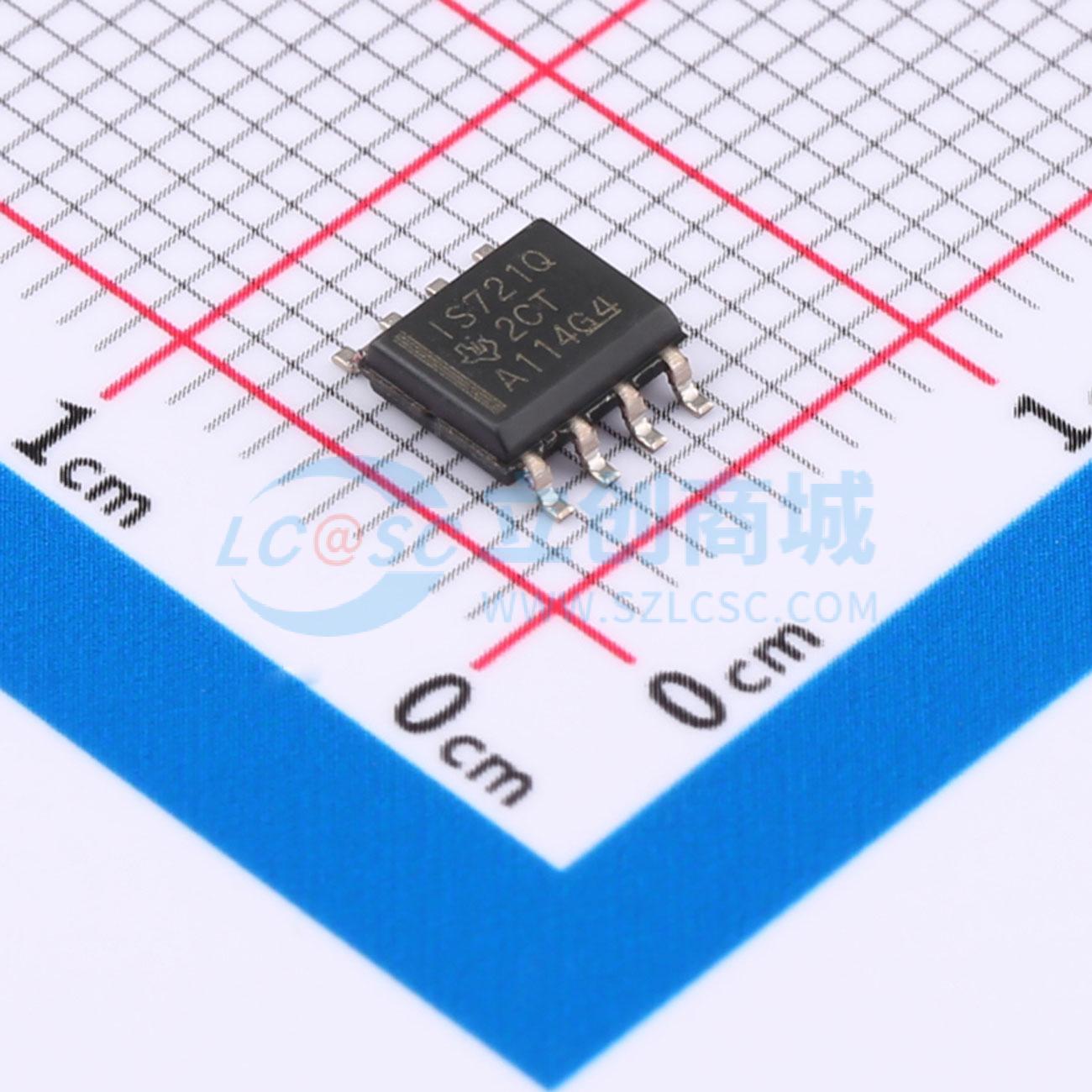

温馨提醒：图片仅供参考，商品以实物为准

ISO721QDRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO721-Q1 汽车类单通道、100Mbps 数字隔离器
品牌名称: TI(德州仪器)
商品型号: ISO721QDRQ1
商品编号: C2872950
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

ISO72x-Q1是一款数字隔离器，其逻辑输入和输出缓冲器由氧化硅（SiO₂）绝缘屏障分隔。该屏障可提供高达4000 V的电气隔离。与隔离电源配合使用时，该器件可防止数据总线或其他电路上的噪声电流进入本地接地，从而避免干扰或损坏敏感电路。电容式隔离屏障对二进制输入信号进行调理，转换为平衡信号，然后进行差分处理。在隔离屏障另一侧，差分比较器接收逻辑转换信息，然后相应地置位或复位触发器和输出电路。通过隔离屏障发送的周期性更新脉冲可确保输出的直流电平正常。若超过4 μs未接收到此直流刷新脉冲，器件的响应就如同输入未被有效驱动一样，故障安全电路会将输出驱动至逻辑高电平状态。集成电路内电介质和电容器的对称性可实现紧密的电容匹配，允许输入和输出地之间快速发生瞬态电压变化，而不会影响输出。较小的电容和由此产生的时间常数使得器件能够快速运行，信号传输速率范围为0 Mbps（直流）至100 Mbps。该器件需要两个3.3 V、5 V的电源电压，或任意组合。当由3.3 V电源供电时，所有输入均能承受5 V电压，所有输出均为4 mA的CMOS输出。该器件具有TTL输入阈值和输入噪声滤波器，可防止持续时间长达2 ns的瞬态脉冲传输到器件输出端。 ISO722-Q1器件包括一个低电平有效输出使能端，当驱动至高逻辑电平时，输出将处于高阻态，并关闭内部偏置电路以节省功耗。

商品特性

适用于汽车应用
通过AEC-Q100认证，结果如下：器件温度等级1：环境工作温度范围为 -40℃至125℃；器件HBM ESD分类等级为H2；器件CDM ESD分类等级为C5
低功耗睡眠模式
高电磁抗扰度
低输入电流要求
故障安全输出
可直接替代大多数光隔离器和磁隔离器
4000 V（峰值）隔离，符合UL 1577、IEC 60747-5-2（VDE 0884，第2版）、IEC 61010-1标准
50 kV/s瞬态抗扰度（典型值）
信号传输速率为0 Mbps至100 Mbps
低传播延迟
低脉冲偏斜（脉冲宽度失真）

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	100Mbps

	属性	参数值
	默认输出	高电平
	隔离电压(Vrms)	4000
	CMTI(kV/us)	50kV/us
	工作温度	-40℃~+125℃
