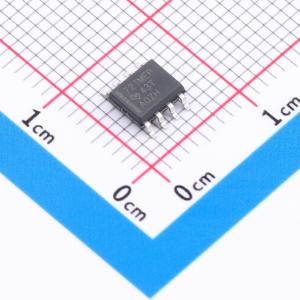

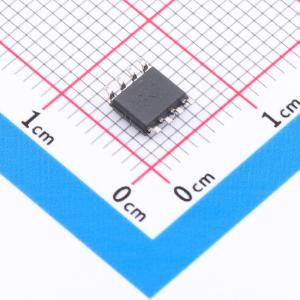

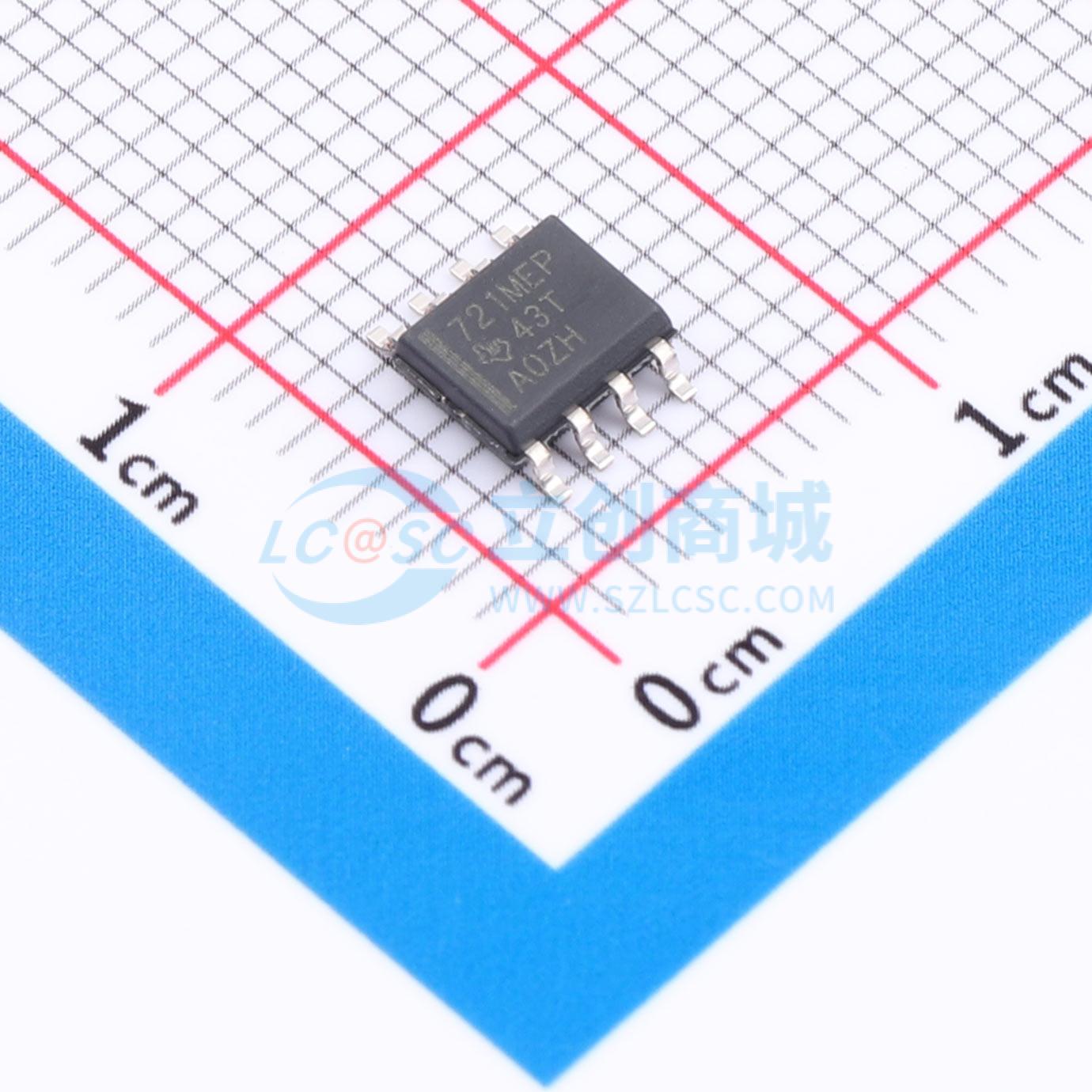

温馨提醒：图片仅供参考，商品以实物为准

ISO721MMDREP

3.3-V/5-V高速数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISO721M-EP 单通道 150Mbps 数字隔离器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: ISO721MMDREP
商品编号: C2872957
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

ISO721、ISO721M、ISO722和ISO722M是数字隔离器，其逻辑输入和输出缓冲器由氧化硅（SiO₂）绝缘屏障隔开。该屏障可提供高达4000 V的电气隔离。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，避免干扰或损坏敏感电路。二进制输入信号经过调理后转换为平衡信号，然后通过电容隔离屏障进行差分处理。在隔离屏障的另一侧，差分比较器接收逻辑转换信息，然后相应地设置或重置触发器和输出电路。周期性更新脉冲会穿过隔离屏障发送，以确保输出的直流电平正常。如果在超过4 μs的时间内未收到此直流刷新脉冲，则认为输入未供电或未被有效驱动，此时故障安全电路会将输出驱动至逻辑高电平状态。集成电路内的电介质和电容器具有对称性，可实现紧密的电容匹配，允许输入和输出接地之间的快速瞬态电压变化，而不会影响输出。较小的电容和由此产生的时间常数使得ISO721/ISO722的信号传输速率从0 Mbps（直流）到100 Mbps，ISO721M/ISO722M的信号传输速率从0 Mbps到150 Mbps，实现快速运行。这些器件需要两个3.3 V、5 V或任意组合的电源电压。当由3.3 V电源供电时，所有输入均能承受5 V电压，所有输出均为4 mA的CMOS输出。 ISO721具有TTL输入阈值，并在输入端设有噪声滤波器，可防止持续时间长达2 ns的瞬态脉冲传输到器件输出端。 ISO721M具有CMOS VCC/2输入阈值，但没有噪声滤波器和额外的传播延迟。ISO721M的这些特性也有助于减少抖动。 ISO721M的工作环境温度范围为 - 55℃至125℃。

商品特性

受控基线——单一组装地点——单一测试地点——单一制造地点
扩展温度性能，范围为 - 55℃至125℃
增强型减少制造源（DMS）支持
增强型产品变更通知
合格认证
4000 V（峰值）隔离——符合UL 1577、IEC 60747 - 5 - 2（VDE 0884，第2版）、IEC 61010 - 1标准
典型瞬态抗扰度为50 kV/μs
信号传输速率为0 Mbps至150 Mbps
低传播延迟
低脉冲偏斜（脉冲宽度失真）
低功耗睡眠模式
高电磁抗扰度
低输入电流要求
故障安全输出
可直接替代大多数光隔离器和磁隔离器

应用领域

工业现场总线
Modbus协议
Profibus协议
DeviceNet协议
数据总线
智能分布式系统（SDS）
计算机外设接口
伺服控制接口
数据采集

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	4000

	属性	参数值
	CMTI(kV/us)	50kV/us
	工作温度	-55℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	10ns
