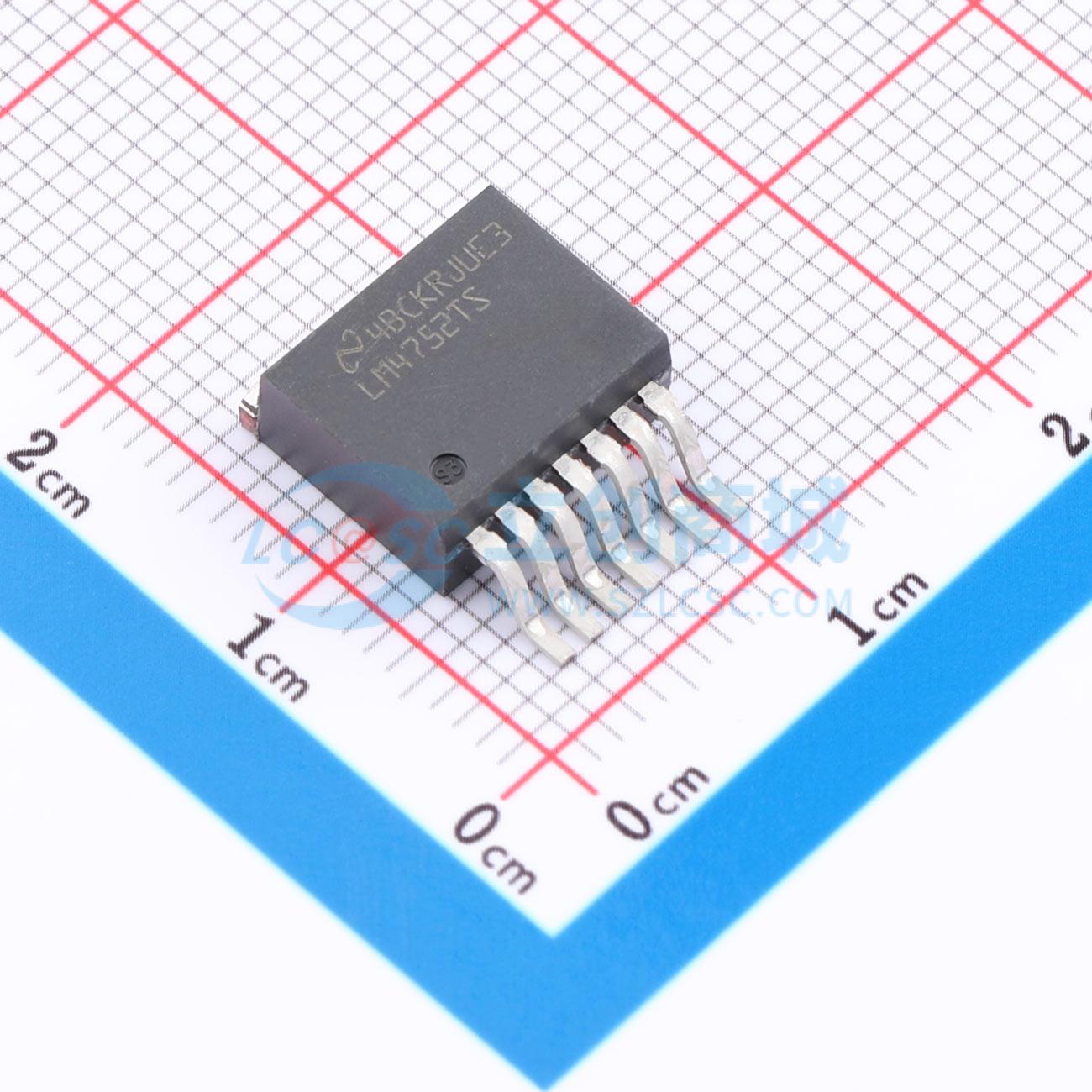

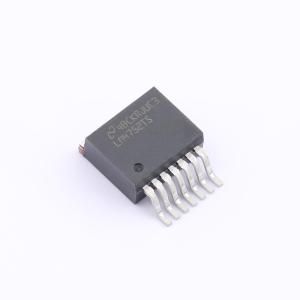

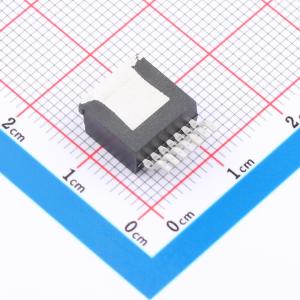

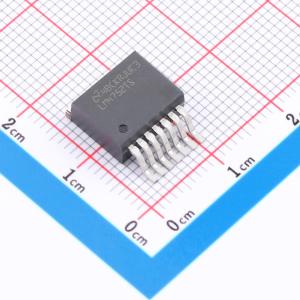

温馨提醒：图片仅供参考，商品以实物为准
LM4752TS/NOPB
立体声AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4752 11W 立体声、9V 至 32V 电源电压、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4752TS/NOPB
- 商品编号
- C2872345
- 商品封装
- TO-263-7
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 11Wx2@4Ω | |
| 工作电压 | 9V~32V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.08% | |
| 静态电流(Iq) | 10.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 50dB |
商品概述
LM4752是一款立体声音频放大器，在总谐波失真加噪声（THD+N）为10%的情况下，使用单24V电源，能够向4Ω负载提供每通道11W的连续平均输出功率，或向8Ω负载提供每通道7W的连续平均输出功率。 LM4752专为单电源工作和减少外部元件数量而设计。增益电阻和偏置电阻集成在芯片上，从而在紧凑的7引脚TO - 220封装中实现了11W立体声放大器。在20V和24V电源下均能提供高输出功率，且外部元件数量少，使其在紧凑型立体声和电视应用中具有很高的性价比。只需添加几个外部元件，即可实现简单的静音功能。
商品特性
- 驱动4Ω和8Ω负载
- 内置增益电阻（AV = 34 dB）
- 最少的外部元件需求
- 单电源工作
- 内置电流限制
- 内置热保护
- 紧凑的7引脚TO - 220封装
- 每瓦成本低
- 宽电源电压范围9V - 40V
应用领域
- 紧凑型立体声系统
- 立体声电视
- 迷你组合立体声系统
- 多媒体扬声器
