温馨提醒：图片仅供参考，商品以实物为准

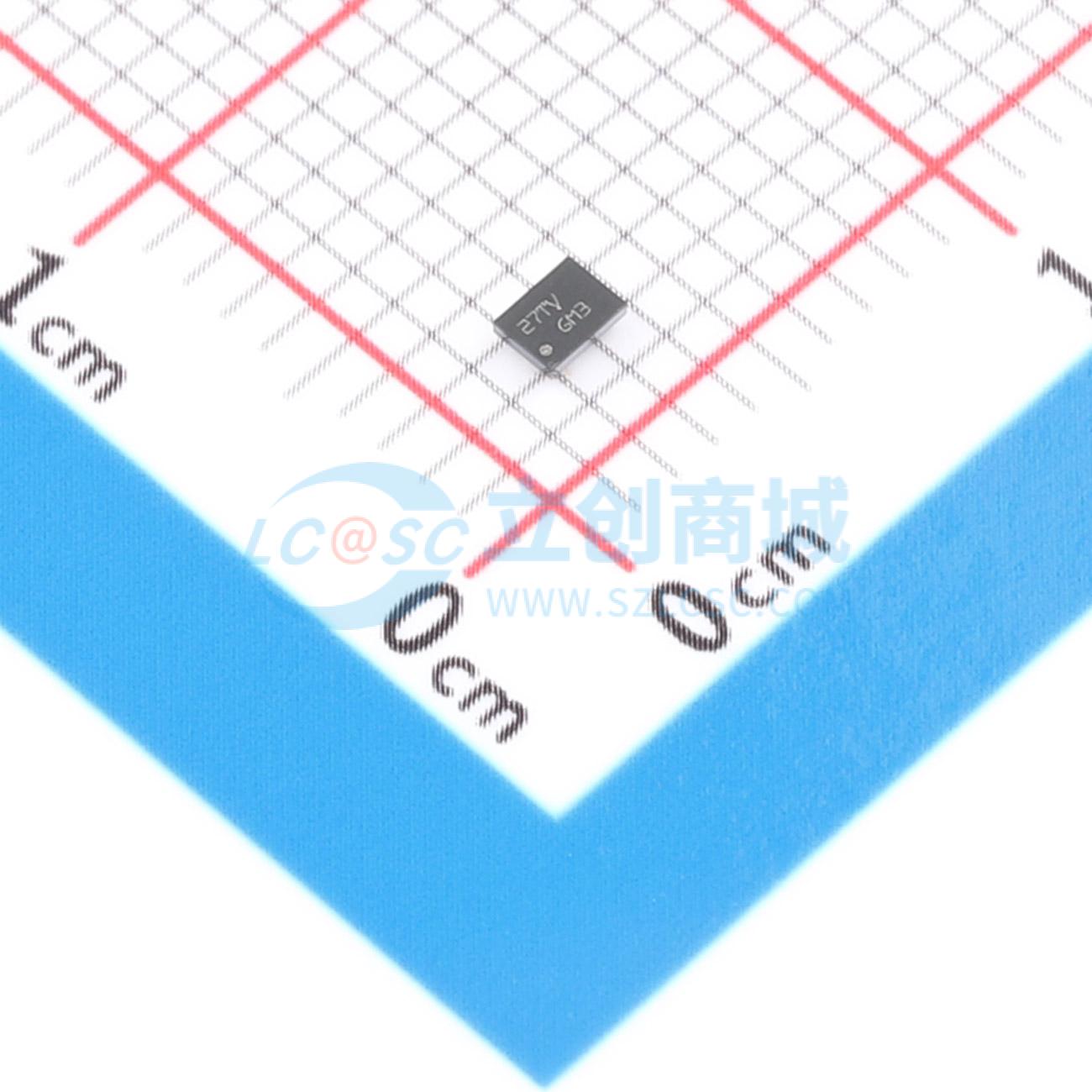

LM48580TL/NOPB
单声道D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM48580 具有集成式 30V H 类升压功能的单声道、模拟输入陶瓷扬声器驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM48580TL/NOPB
- 商品编号
- C2872628
- 商品封装
- DSBGA-12
- 包装方式
- 编带
- 商品毛重
- 0.153333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | H类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.16% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.7mA | |
| 电源纹波抑制比(PSRR) | 75dB | |
| 功能特性 | 数字编程增益；使能/关断功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM48580 是一款全差动、高压驱动器，适用于便携式多媒体器件的压电致动器和陶瓷扬声器。作为PowerWise™ 产品系列的其中一款，LM48580 H 类架构与传统 AB 类放大器相比，可显著减少功耗。该器件提供 30VP-P 输出驱动，但是仅消耗 15mW 的静态功率。LM48580 是一款单电源驱动器，带有一个集成型升压转换器，该转换器使器件能够通过 3.6V 单电源提供30VP-P 电压。LM48580 具有三种引脚可编程增益设置和一个低功耗关断模式，可将静态电流消耗降至 0.1μA。LM48580采用超小型 12 凸点 DSBGA 封装。
商品特性
- H 类驱动器
- 集成升压转换器
- 桥接式负载输出
- 差分输入
- 三种引脚可编程增益
- 低电源电流
- 最小外部元件数量
- 微功率关断
- 热过载保护
- 采用节省空间的 12 凸点 DSBGA 封装
应用领域
- 触摸屏智能电话
- 平板电脑
- 便携式电子设备
- MP3 播放器
