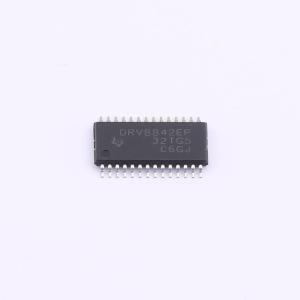

温馨提醒：图片仅供参考，商品以实物为准

DRV8842MPWPREP

描述: DRV8842-EP 具有 PWM 控制功能的 47V、5A 有刷直流或半双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8842MPWPREP
商品编号: C2872637
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品概述

单路H桥电流控制电机驱动器，驱动一个直流电机、一个步进电机线圈或其它传动器，5位绕组电流控制支持高达32个电流级，低MOSFET导通电阻，24V/25°C下最大驱动电流为5A，内置3.3V基准输出，工业标准的PWM控制接口，8.2V至45V宽工作电源电压范围，散热增强型表面贴装封装。可为打印机、扫描仪以及其它自动化设备应用提供集成电机驱动器解决方案。此器件具有一个H桥驱动器，用于驱动一个直流电机、一个步进电机线圈或其它负载。输出驱动器块包括配置为一个H桥的N通道功率MOSFET，可提供最高5A的峰值电流或3.5A的RMS输出电流（在24V/25°C且散热正常的条件下），提供可单独控制H桥每一半的独立输入，提供用于过流保护、短路保护、欠压锁定和过热保护的内部关断功能，采用带有PowerPAD的28引脚HTSSOP封装（环保型：符合RoHS标准且不含铅/溴）。

商品特性

单路H桥电流控制电机驱动器
驱动一个直流电机、一个步进电机线圈或其它传动器
5位绕组电流控制支持高达32个电流级
低MOSFET导通电阻
24V/25°C下最大驱动电流为5A
内置3.3V基准输出
工业标准的PWM控制接口
8.2V至45V宽工作电源电压范围
散热增强型表面贴装封装
受控基线
同一组装和测试场所
同一制造场所
支持 -55°C至125°C温度范围
延长的产品生命周期
延长的产品变更通知
产品可追溯性

应用领域

打印机
扫描仪
办公自动化设备
游戏机
工厂自动化
机器人

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 10 个)

个

起订量：10 个1个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	输出电流	-

	属性	参数值
	集成开关	-
	导通电阻	170mΩ
	工作温度	-55℃~+125℃
