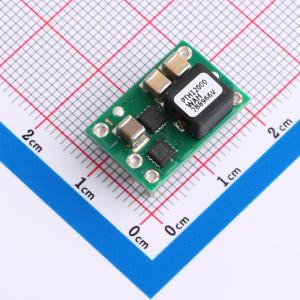

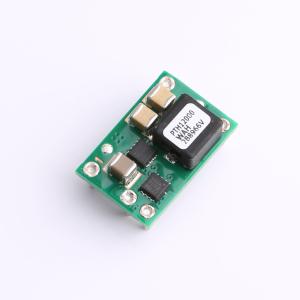

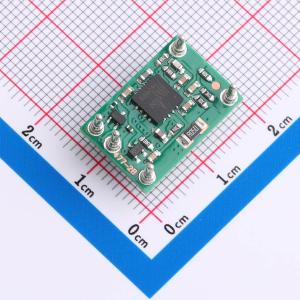

PTH12000WAH

12V输入非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH12000W 采用表面贴装和穿孔开放式框架封装的 12V 输入、6A 降压电源模块
品牌名称: TI(德州仪器)
商品型号: PTH12000WAH
商品编号: C2872639
商品封装: DIP-5
包装方式: 托盘
商品毛重: 5.02克(g)

商品参数

商品概述

PTH12000系列非隔离式电源模块体积小巧、性能卓越。这些稳压器采用双面表面贴装结构和同步整流技术，在占用约为标准邮票一半大小的PCB面积的情况下，可提供高达6A的输出电流。对于空间、性能和成本是重要设计限制因素的应用场景而言，它们是理想之选。该系列产品的输入电压为12V，可实现降压电源转换，输出电压范围广泛。后缀为W的器件输出电压可在1.2V至5.5V之间调节，后缀为L的器件输出电压可在0.8V至1.8V之间调节。通过单个外部电阻即可在调节范围内设置输出电压。工作特性包括开/关禁止、输出电压调节（微调），以及在已有输出电压或预偏置条件下启动的能力。非锁存过流保护功能可防止负载故障。目标应用包括电信、工业和通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统。封装选项包括通孔和表面贴装两种配置。

商品特性

高达6A的输出电流
12V输入电压
宽输出电压调节范围（1.2V至5.5V）/（0.8V至1.8V）
230W/in³功率密度
效率高达92%
预偏置启动
开/关禁止
欠压锁定
输出过流保护（非锁存、自动复位）
工作温度：-40至+85℃
表面贴装封装
安全机构认证：UL/cUL 60950、EN60950 VDE

应用领域

电信
工业
通用电路，包括使用DSP、微处理器或ASIC的低功耗双电压系统

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	工作电压(Vin)	10.8V~13.2V
	输出电压精度	±2%
	输出电压(Vout)	1.2V~5.5V
	输出电流(最大值)	6A
	转换效率	92%

	属性	参数值
	最大容性负载	3300uF
	开关频率	350kHz
	纹波噪声	50mVp-p
	特性	过流保护；欠压保护
	长度	19.05mm
	宽度	12.7mm
	工作温度	-40℃~+85℃
