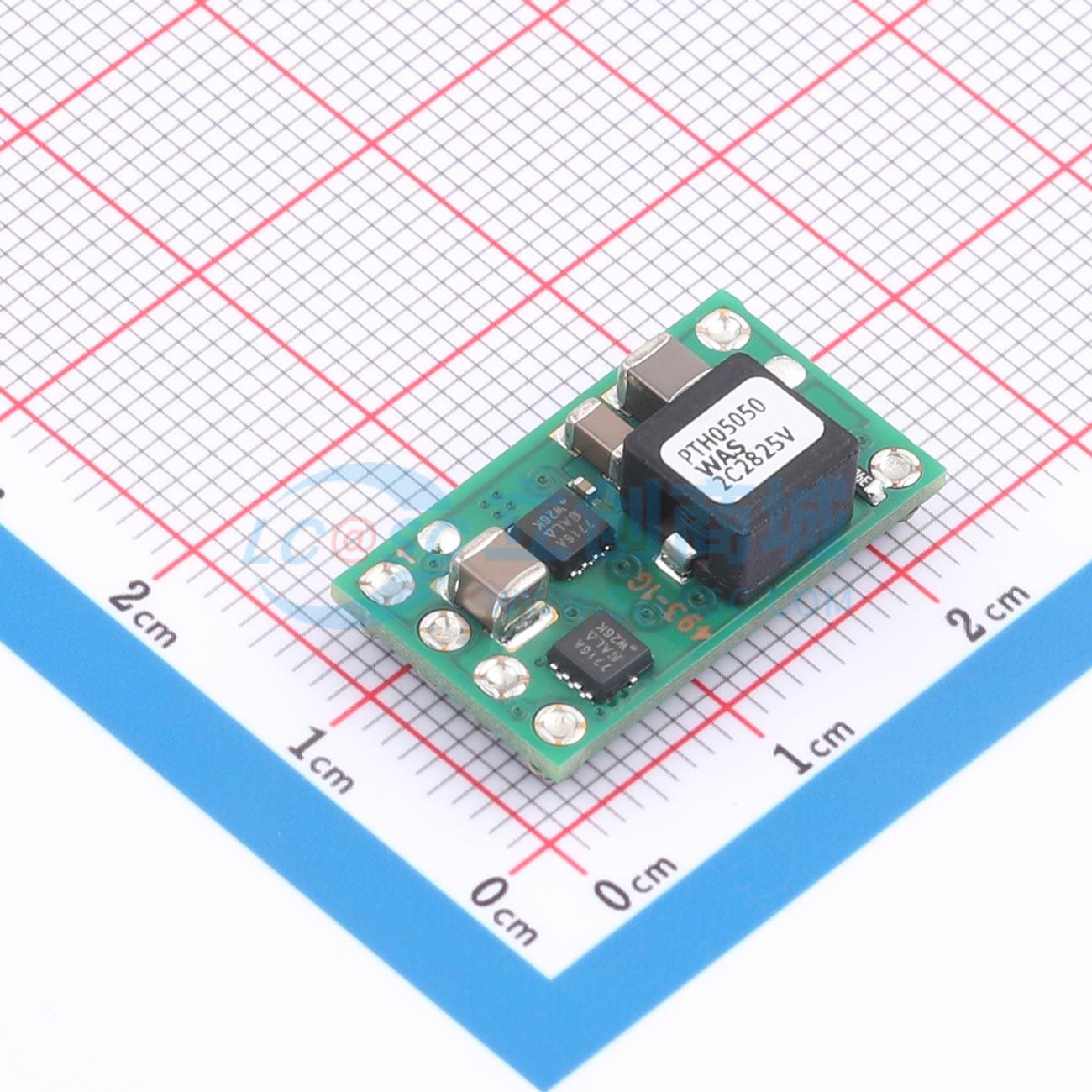

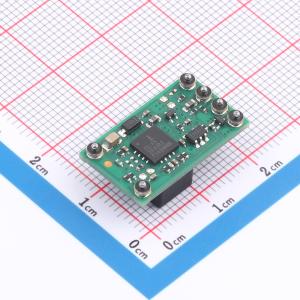

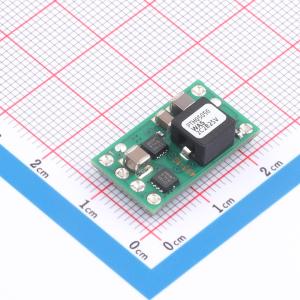

温馨提醒：图片仅供参考，商品以实物为准
PTH05050WAS
6A、5V输入非隔离宽输出调节电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTH05050W 具有自动跟踪功能的 6A 输出 5V 输入的非隔离宽调节模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH05050WAS
- 商品编号
- C2872717
- 商品封装
- SMD-6P,22.1x12.7mm
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 输出电压精度 | ±2% | |
| 输出电压(Vout) | 800mV~3.6V | |
| 输出电流(最大值) | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 95% | |
| 最大容性负载 | 3300uF | |
| 开关频率 | 600kHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 欠压保护；过流保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
PTH05050W 具备 Auto - Track™ 排序功能。Auto - Track 通过使模块在电源开启和关闭期间相互跟踪或跟踪任何其他外部电压，简化了电源系统中的电源电压排序。 尽管尺寸小巧（0.87 英寸x0.5 英寸），但这些模块的额定输出电流高达 6 A，是对空间、性能和上电排序能力有重要要求的应用的理想选择。 该产品可将 5 V 输入总线电压进行高效降压转换。使用单个电阻，PTH05050W 的输出电压可在 0.8 V 至 3.6 V 的范围内设置为任意值。 其他工作特性包括开/关禁止、输出电压调节（微调）和输出过流保护。为实现高效率，这些器件采用了同步整流器输出级，而预偏置禁止功能可确保在启动期间输出不会吸收电流。 目标应用包括电信、工业和通用电路，包括使用 DSP、微处理器、ASIC 或 FPGA 的低功耗双电压系统。 封装选项包括通孔和表面贴装两种配置。
商品特性
- 高达 6 A 的输出电流
- 5 V 输入电压
- 宽输出电压调节范围（0.8 V 至 3.6 V）
- 效率高达 95%
- 135 W/in³ 的功率密度
- 开/关禁止
- 预偏置启动
- 欠压锁定
- 工作温度范围 - 40℃ 至 85℃
- Auto - Track™ 排序
- 输出过流保护（非锁存、自动复位）
- IPC 无铅 2 级
- 安全机构认证：UL/IEC/CSA - 22.2 60950 - 1
- 负载点联盟（POLA）兼容
