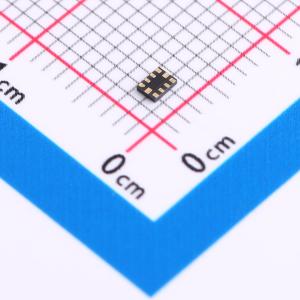

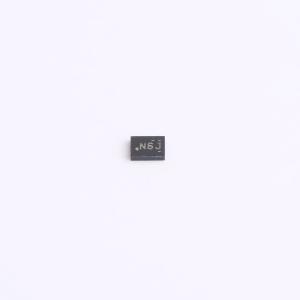

ADS1113IRUGR

ADS1113、ADS1114 和 ADS1115 器件(ADS111x)是兼容 I²C 的 16 位高精度低功耗模数转换器(ADC)，采用超小型无引线 X2QFN-10 封装和 VSSOP-10 封装。ADS111x 器件采用了低漂移电压基准和振荡器。ADS1114 和 ADS1115 还采用可编程增益放大器(PGA) 和数字比较器。这些特性加以较宽的工作电源电压范围使得 ADS111x 非常适合功率受限和空间受限的传感器测量应用。

ADS111x 可在数据速率高达每秒 860 个样本(SPS)的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1115 具有一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1114 和 ADS1115 中可使用数字比较器进行欠压和过压检测。

ADS111x 既可在连续转换模式下工作，也可在单冲模式下工作。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。

• 超小型 X2QFN 封装：2mm×1.5mm×0.4mm
• 宽电源电压：2.0V 至 5.5V
• 低流耗：150μA（连续转换模式）
• 可编程数据传输速率：8SPS 至 860SPS
• 单周期稳定
• 内部低漂移电压基准
• 内部振荡器
• I2C 接口：四个引脚可选地址
• 四个单端输入或两个差分输入(ADS1115)
• 可编程比较器（ADS1114 和 ADS1115）
• 工作温度范围：-40°C 至 +125°C

• 便携式仪表
• 电池电压和电流监控
• 温度测量系统
• 消费类电子产品
• 工厂自动化和过程控制
