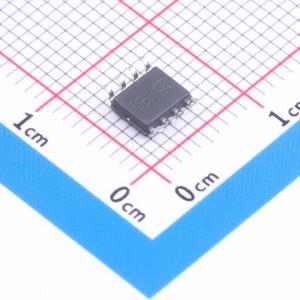

UCC284DPTR-ADJ

UCC384-x系列负线性串联稳压调节器专为低静态功耗至关重要的低压差应用而设计。该系列采用BCDMOS技术制造，非常适合低输入输出压差应用，UCC384-x可通过0.5 A电流，仅需0.2 V的输入电压裕量。压差电压随输出电流线性降低，因此在50 mA时压差小于20 mV。 在正常（非压差）条件下，该器件的静态电流消耗通常为200 μA。仅当器件在低VIN且接近压差状态下工作时，内部集成的电荷泵才会启用。这确保了即使在最大负载电流和-3.2 V的VIN条件下，器件也能满足压差规格要求，同时静态电流仅有适度增加。启用电荷泵时，静态电流始终小于350 μA。UCC384的静态电流不会随负载电流增加。 内部对短路电流进行了限制。在经过tON延迟后，器件若检测到持续过流状况，会自动关闭。之后，器件将保持关闭一段时间tOFF，该时间是tON延迟的40倍。然后，器件开始以2.5%的tON/tOFF占空比进行脉冲式开关。这极大地降低了短路期间的功耗，使得散热片（如果需要的话）只需满足正常工作条件即可。外部电容可设置导通时间。关断时间始终是tON的40倍。 通过将SD/CT引脚拉至高于-0.7 V，可将UCCx84-x的功耗降至45 μA（最大值）。为便于更简单的接口连接，可将SD/CT引脚拉高至比接地引脚高6 V，而不会使钳位二极管导通。 内部功耗通过热过载保护电路进一步控制。如果结温超过140 °C，将触发热关断。芯片将保持关闭状态，直到温度下降20 °C（TJ = 120 °C）。
