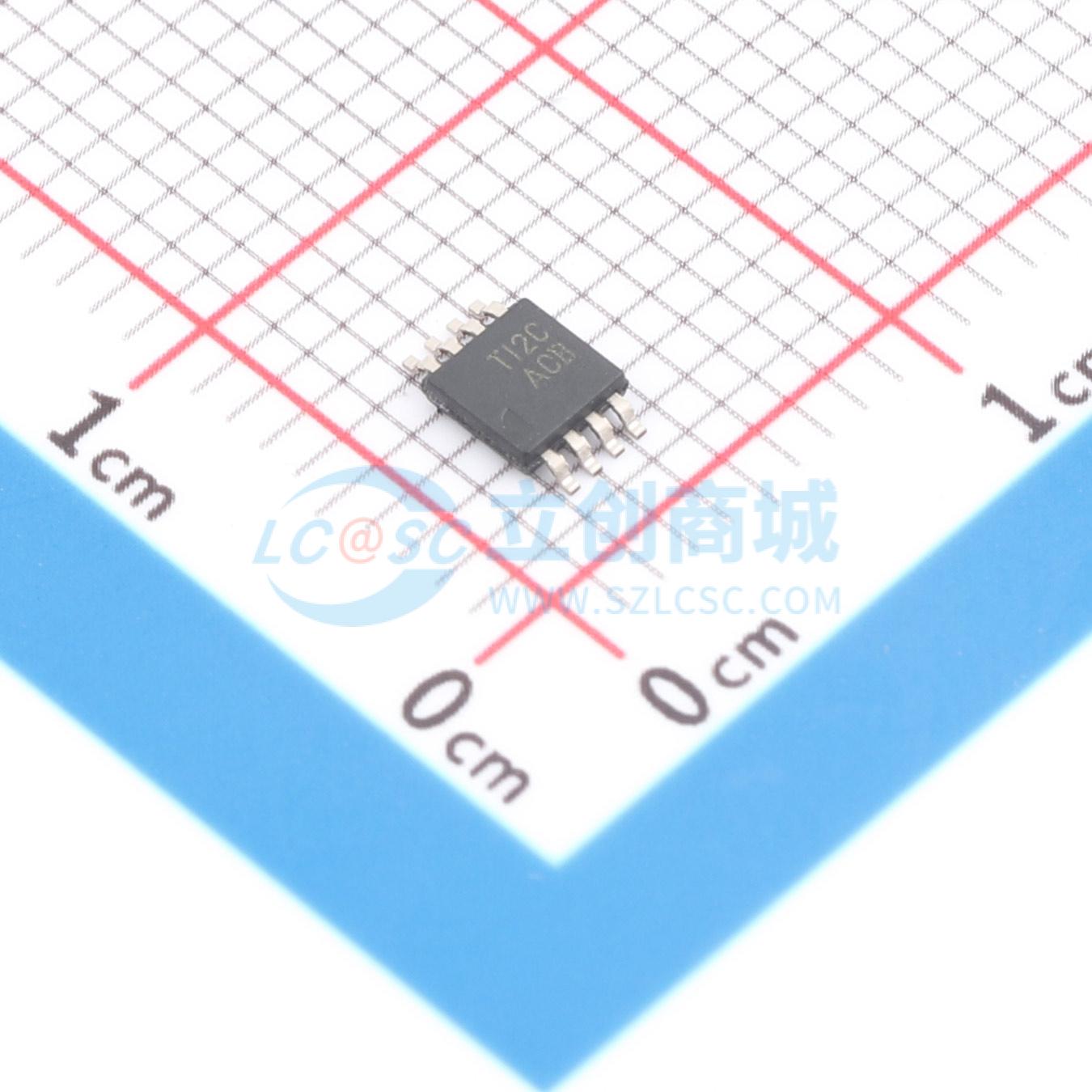

温馨提醒：图片仅供参考，商品以实物为准
THS4022IDGN
350-MHz 低噪声高速放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 350MHz 双路、低功耗电压反馈放大器 8-HVSSOP -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4022IDGN
- 商品编号
- C2872326
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 350MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 470V/us | |
| 输入偏置电流(Ib) | 15uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 6nA | |
| 噪声密度(eN) | 1.5nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | 300pA/℃ | |
| 静态电流(Iq) | 7.8mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 9V~32V | |
| 双电源(Vee~Vcc) | -16V~-4.5V；4.5V~16V |
商品概述
THS4021 和 THS4022 是超低电压噪声、高速电压反馈放大器，非常适合需要低电压噪声的应用，包括通信和成像领域。单放大器 THS4021 和双放大器 THS4022 具有出色的交流性能，带宽为 350 MHz，压摆率为 470 V/μs，建立时间为 40 ns（0.1%）。THS4021 和 THS4022 在增益为 10（–9）或更高时稳定。这些放大器具有 100 mA 的高驱动能力，每通道仅消耗 7.8 mA 的电源电流。在 f = 1 MHz 时，总谐波失真（THD）为 -68 dBc，THS4021 和 THS4022 非常适合需要低失真的应用。
商品特性
- 超低 1.5 nV/√Hz 电压噪声
- 高速：350 MHz 带宽（G = 10，-3 dB）– 470 V/μs 压摆率 40 ns 建立时间（0.1%）
- 增益为 10（–9）或更高时稳定
- 高输出驱动，Io = 100 mA（典型值）
- 出色的视频性能：17 MHz 带宽（0.1 dB，G = 10）0.02% 差分增益 0.08° 差分相位
- 极低失真：–THD = -68 dBc（f = 1 MHz，RL = 150 Ω）
- 宽电源范围：–VCC = ±5 V 至 ±15 V
- 提供标准 SOIC 或 MSOP PowerPAD 封装
- 提供评估模块
