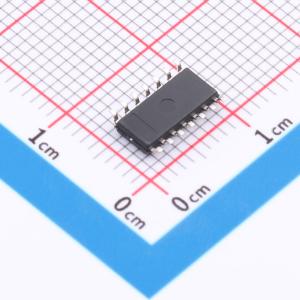

温馨提醒：图片仅供参考，商品以实物为准
SN74ALS1035DR
带集电极开路输出的六非反相缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS1035 具有集电极开路输出的 6 通道、4.5V 至 5.5V 双极缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS1035DR
- 商品编号
- C2872310
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 100uA | |
| 系列 | 74ALS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | - | |
| 传播延迟(tpd) | - | |
| 功能特性 | - |
商品概述
带集电极开路输出的同相缓冲器，器件内含六个独立的同相缓冲单元，实现布尔函数Y=A，对应型号为SN54ALS1035、SN74ALS1035，有多种封装类型可选。
商品特性
- 输出为集电极开路结构，需要搭配上拉电阻才能正常工作
- 输出可与其他集电极开路输出连接，实现低电平有效线或或高电平有效线与逻辑功能
- 可用于生成更高的VOH电平
- 最大额定参数：电源电压VCC为7V，输入电压V1为7V，关态输出电压为7V，存储温度范围为-65℃~150℃
- D封装热阻抗为86℃/W，N封装热阻抗为80℃/W
应用领域
- 逻辑信号缓冲场景
- 需要实现线或、线与逻辑功能的电路
- 需要生成更高输出电平的场景
