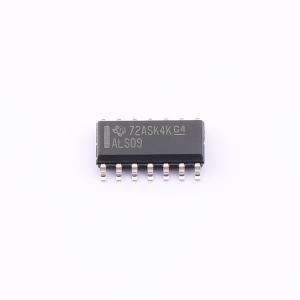

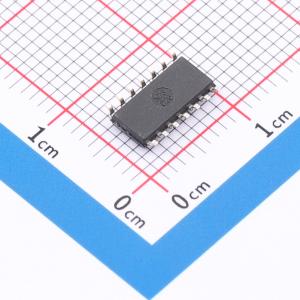

温馨提醒：图片仅供参考，商品以实物为准
SN74ALS09DR
四路2输入正与门，带集电极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS09 具有集电极开路输出的 4 通道、双输入、4.5V 至 5.5V 超高速 (4ns) 双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS09DR
- 商品编号
- C2872317
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.533333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 100uA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ALS系列 | |
| 传播延迟(tpd) | 54ns@5V,50pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开路集电极 |
商品概述
封装选项包括塑料小外形(D)封装、陶瓷芯片载体(FK)、标准塑料(N)和陶瓷(J) 300密耳双列直插封装这些器件包含四个独立的2输入正与门。在正逻辑下，它们实现布尔函数 Y = A · B 或 Y = A非 + B非。集电极开路输出需要上拉电阻才能正常工作。这些输出可以连接到其他集电极开路输出，以实现低电平有效线或或高电平有效线与功能。集电极开路器件通常用于生成更高的VOH电平SN74ALS09的工作温度范围为 0℃ 至 70℃
