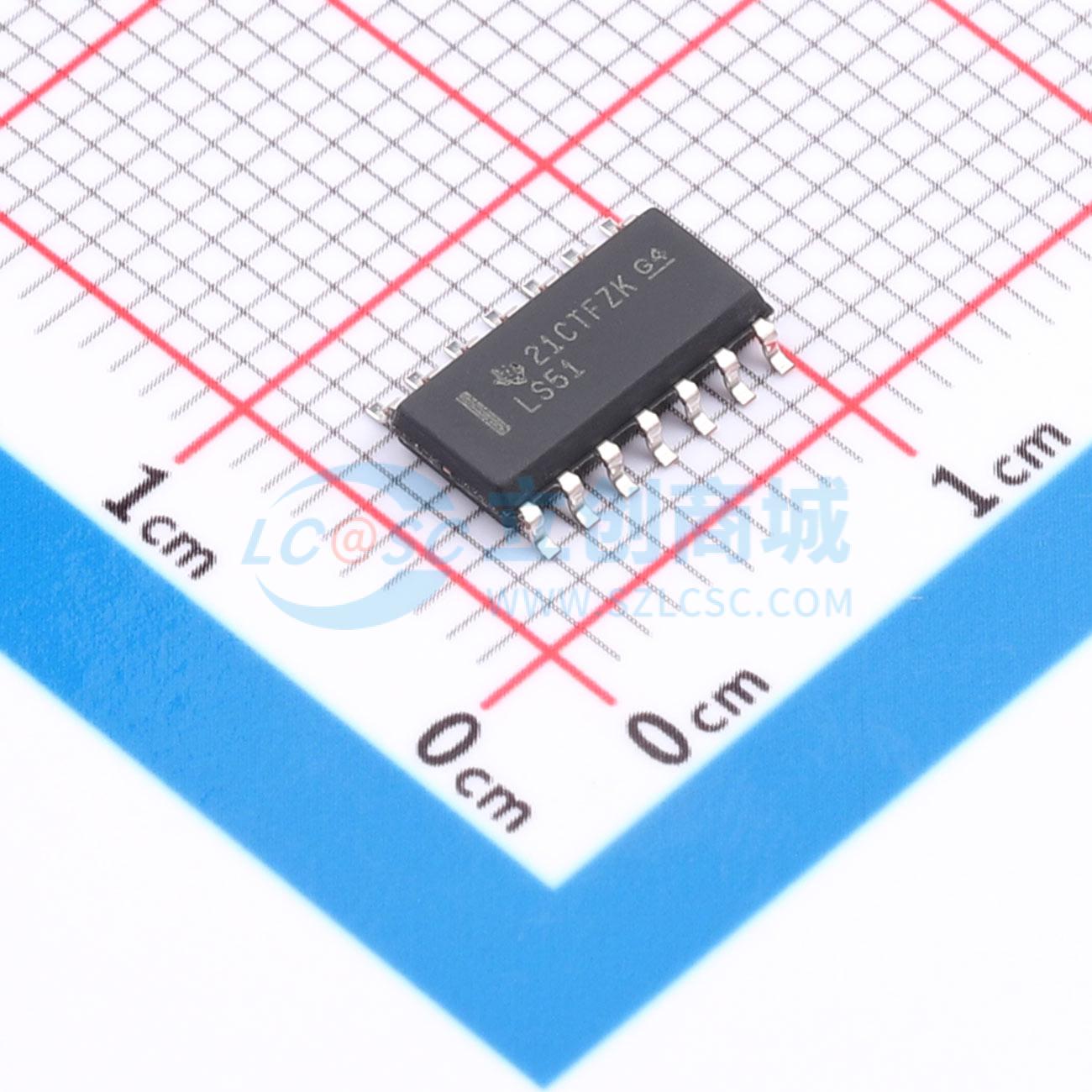

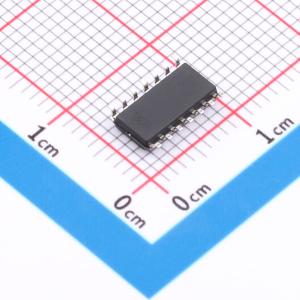

SN74LS51DR
与或非门，包含不同输入组合的与或非逻辑功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS51 2 宽度双输入和 2 宽度 3 输入与或反向门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS51DR
- 商品编号
- C2872503
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门；或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 350mV~500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | - | |
| 功能特性 | - |
商品概述
该产品为与或非门芯片，包含多个型号，不同型号具备不同的门电路配置。51和S51包含两个独立的2宽2输入与或非门，可实现布尔函数Y = 非(AB + CD)；LS51包含一个2宽3输入与或非门和一个2宽2输入与或非门，可实现布尔函数1Y = 非((1A·1B·1C)+(1D·1E·1F))、2Y = 非((2A·2B)+(2C·2D))。
商品特性
- 封装选项包含塑料小外形封装、陶瓷芯片载体、平装封装、塑料双列直插封装、陶瓷双列直插封装，不同型号对应不同封装类型
- SN5451、SN54LS51、SN54S51工作温度范围为-55℃~125℃，SN7451、SN74LS51、SN74S51工作温度范围为0℃~70℃
- 最大额定值：电源电压VCC为7V（适用于51、LS51、S51）；输入电压：51、S51为5.5V，LS51为7V；存储温度范围为-65℃~150℃
- 逻辑符号符合相关标准规范
- 典型参数测试条件为VCC=5V，TA=25℃
- 一次不应短路超过一个输出，短路持续时间不应超过1秒
