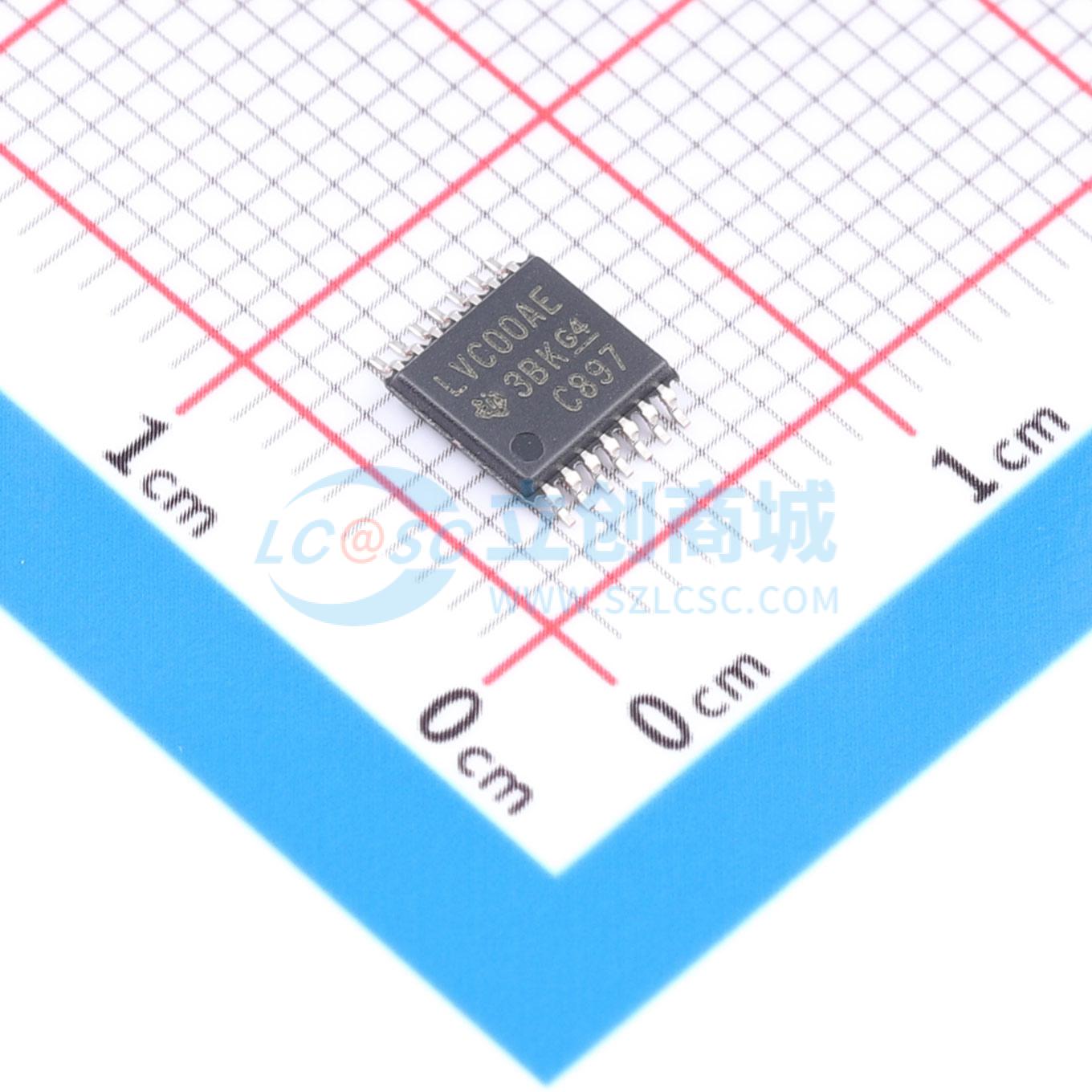

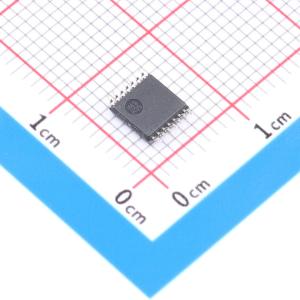

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC00AQPWREP
SN74LVC00AQPWREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC00A-EP 增强型产品 4 通道、2 输入、2V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC00AQPWREP
- 商品编号
- C2872614
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.2V | |
| 输出低电平(VOL) | 550mV；400mV；200mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.3ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
SN74LVC00A为四路2输入正与非门，设计用于2.7V至3.6V的VCC工作电压，器件采用正逻辑实现布尔函数Y = 非A · 非B 或者 Y = 非A + 非B，输入可由3.3V或5V器件驱动，可在混合电压系统环境中用作电平转换器件。
商品特性
- 基准可控，同一地点完成组装测试与制造
- 支持扩展温度性能，温度范围分别为-40℃至125℃和-55℃至125℃
- 提供增强型缩减制造来源支持，可提供增强型产品变更通知
- ESD防护能力超过2000V，机器模型测试下防护能力超过200V，测试条件为C=200pF，R=0
- 工作电压范围为2V至3.6V
- 输入可承受最高5.5V电压
- 3.3V电压下最大传输延迟tpd为4.3ns
- 典型值：VCC=3.3V、TA=25℃条件下，输出接地反弹VOLP小于0.8V
- 典型值：VCC=3.3V、TA=25℃条件下，输出VOH下冲大于2V
- 元器件资格符合JEDEC及行业标准，可保证宽温度范围下的可靠运行，认证测试包含高加速应力测试、温度循环、高压蒸煮、电迁移、键合金属间寿命测试、模塑化合物寿命测试等
- 所有未使用的输入必须接VCC或地，以保证器件正常运行
应用领域
- 混合3.3V/5V系统的电平转换场景
- 通用逻辑运算应用
