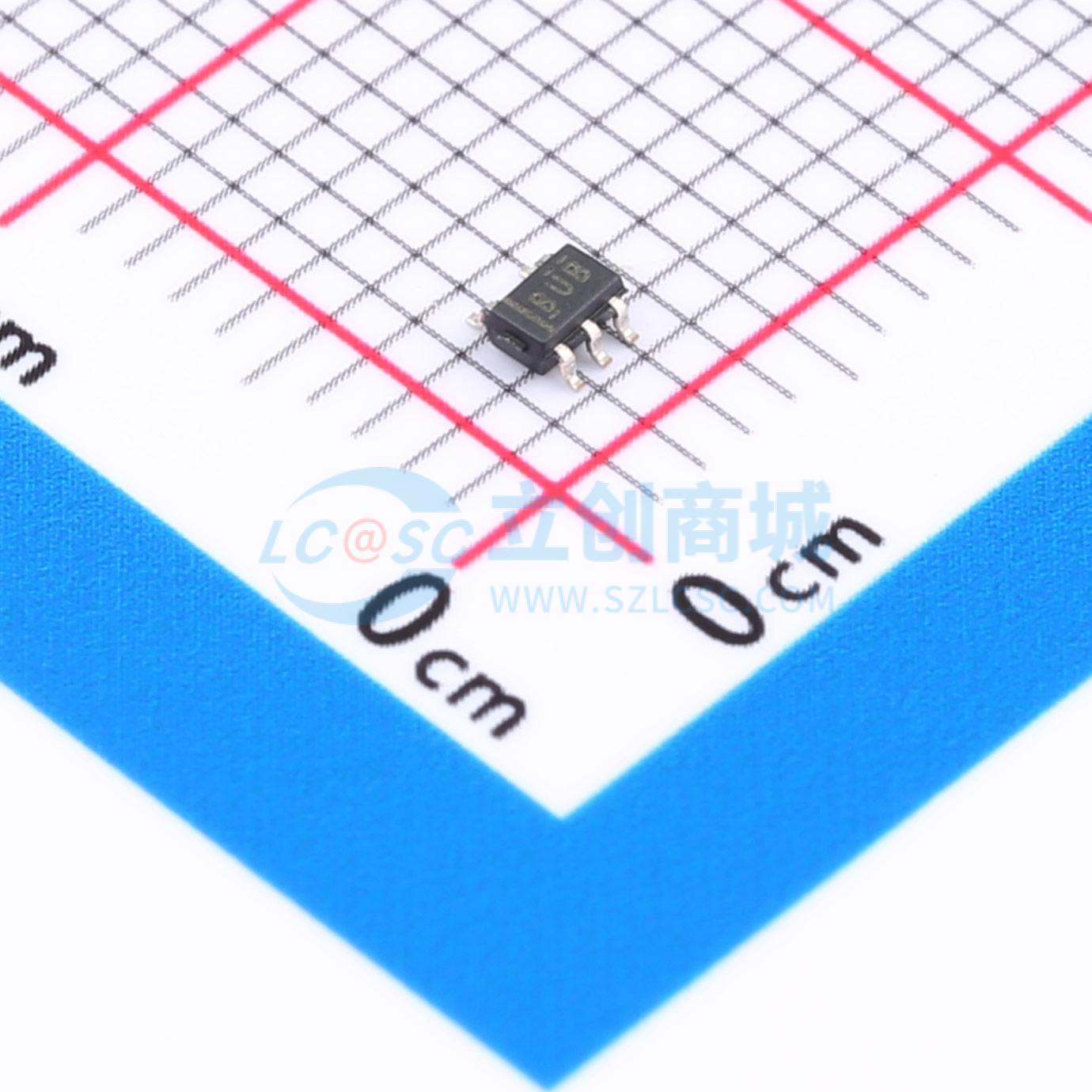

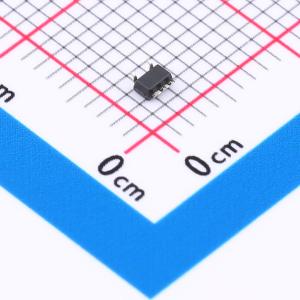

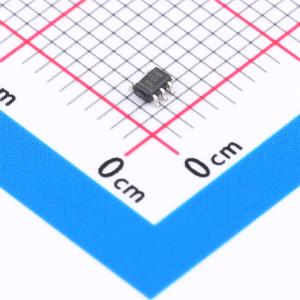

SN74LVC1G08MDCKREP
单路2输入正与门，支持部分掉电模式和5V电源电压操作，具有低功耗和高ESD保护特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G08-EP 单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G08MDCKREP
- 商品编号
- C2872835
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 2.4V；3.8V；1.9V；2.3V；1.2V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；400mV；100mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LVC1G08在正逻辑中实现Y = A × B 或者 Y = 非A + 非B的布尔功能，该器件完全适用于部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害电流回流。
商品特性
- 采用受控基线配置，单一组装测试场地，单一制造场地
- 提供增强的制造源缩减支持，可发送增强型产品变更通知
- 扩展温度工作范围为-55℃~125℃
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为3.6ns
- 功耗低，最大Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式工作
- 闩锁性能超过JESD 78 II类标准的100mA要求
- ESD防护性能超过JESD 22标准，防护等级分别为2000V人体模型、200V机器模型、1000V带电器件模型
- 元器件符合JEDEC及行业合格认证标准，可确保扩展温度范围内运行可靠
