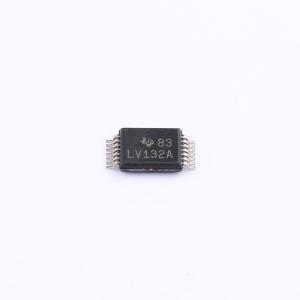

SN74LV132ADGVR
带施密特触发器输入的四正与非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV132A 具有施密特触发输入的 4 通道、4 输入、2V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV132ADGVR
- 商品编号
- C2873028
- 商品封装
- TVSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.48V；1.9V；2V；3.8V | |
| 输出低电平(VOL) | 440mV；550mV；100mV；400mV | |
| 系列 | 74LV | |
| 传播延迟(tpd) | 11ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 工业PC：坚固型PC和笔记本
- 门禁控制和安全：摄像头监控IP网络
- 自动售货、支付和找零机
- 患者监护
- 机顶盒/数字视频录像机/流媒体
- 其他电机驱动（如开关磁阻电机）
