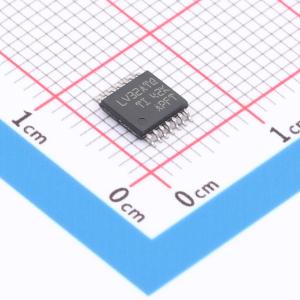

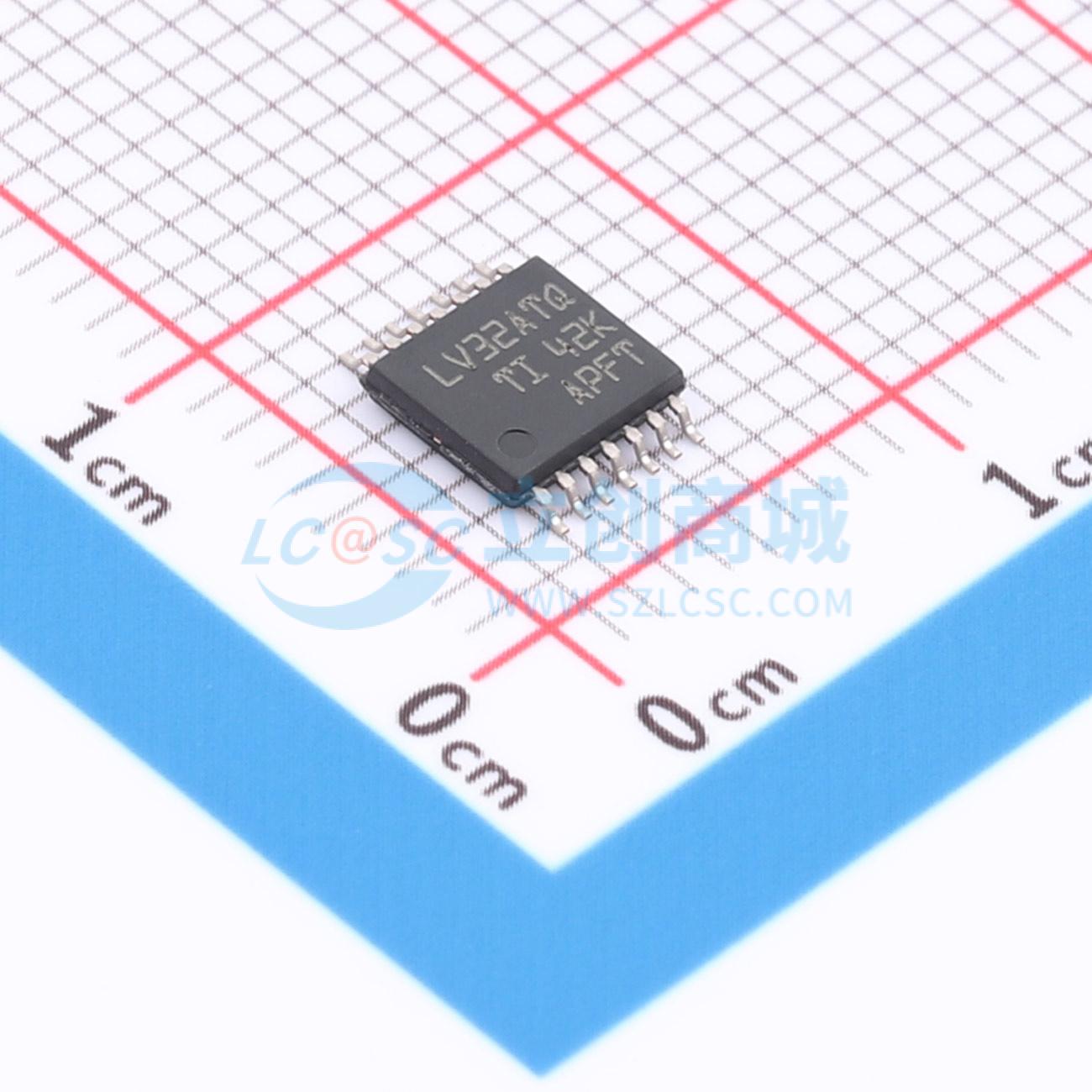

温馨提醒：图片仅供参考，商品以实物为准
SN74LV32ATPWRG4Q1
四通道双输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV32A-Q1 汽车类、4 通道、双输入、2V 至 5.5V、高速 (7ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV32ATPWRG4Q1
- 商品编号
- C2873171
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.119克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 输入高电平(VIH) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LV系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+105℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
SN74LV32A-Q1是四通道双输入正或门器件。可在 2V 至 5.5V VCC 电压下运行。封装信息:如需了解所有可用封装，请参阅数据表末尾的可订购产品附录；封装尺寸（长×宽）为标称值，并包括引脚（如适用）。
商品特性
- 符合汽车应用要求
- 工作范围为 2V 至 5.5V VCC
- 5V时tpd最大值为 6.5ns
- VOLP(输出接地反弹)典型值小于 0.8V(VCC = 3.3V, TA = 25℃时)
- VOHV(输出VOH下冲)典型值大于 2.3V(VCC = 3.3V, TA = 25℃时)
- 所有端口上均支持混合模式电压运行
- Ioff支持局部断电模式运行
