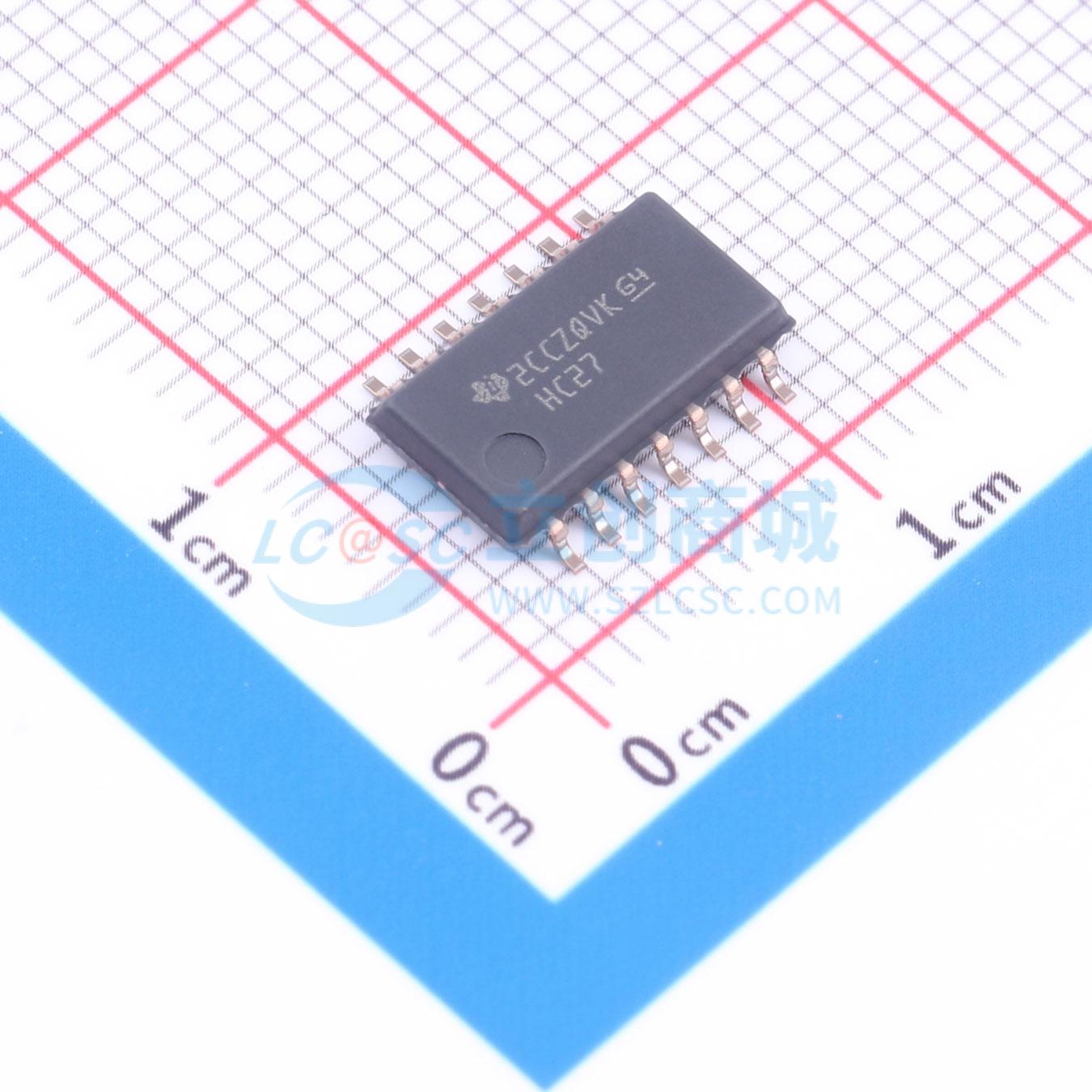

温馨提醒：图片仅供参考，商品以实物为准
SN74HC27NSR
三路3输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC27 3 通道、3 输入、2V 至 6V 5.2 mA 驱动强度或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC27NSR
- 商品编号
- C2873114
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.350821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~2V；4.2V~6V；3.15V~4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 0V~1.8V；0V~1.35V | |
| 输出高电平(VOH) | 4.4V~4.5V；1.9V~2V；5.9V~6V | |
| 输出低电平(VOL) | 100mV；100mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 20ns@6V | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 3 |
商品概述
此器件包含三个独立 3 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = (A + B + C)（上划线）。
商品特性
- 缓冲输入
- 宽工作电压范围：2V 至 6V
- 宽工作温度范围： -40℃ 至 +85℃
- 支持多达 10 个 LSTTL 负载的扇出
- 与 LSTTL 逻辑 IC 相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S-R 锁存器
