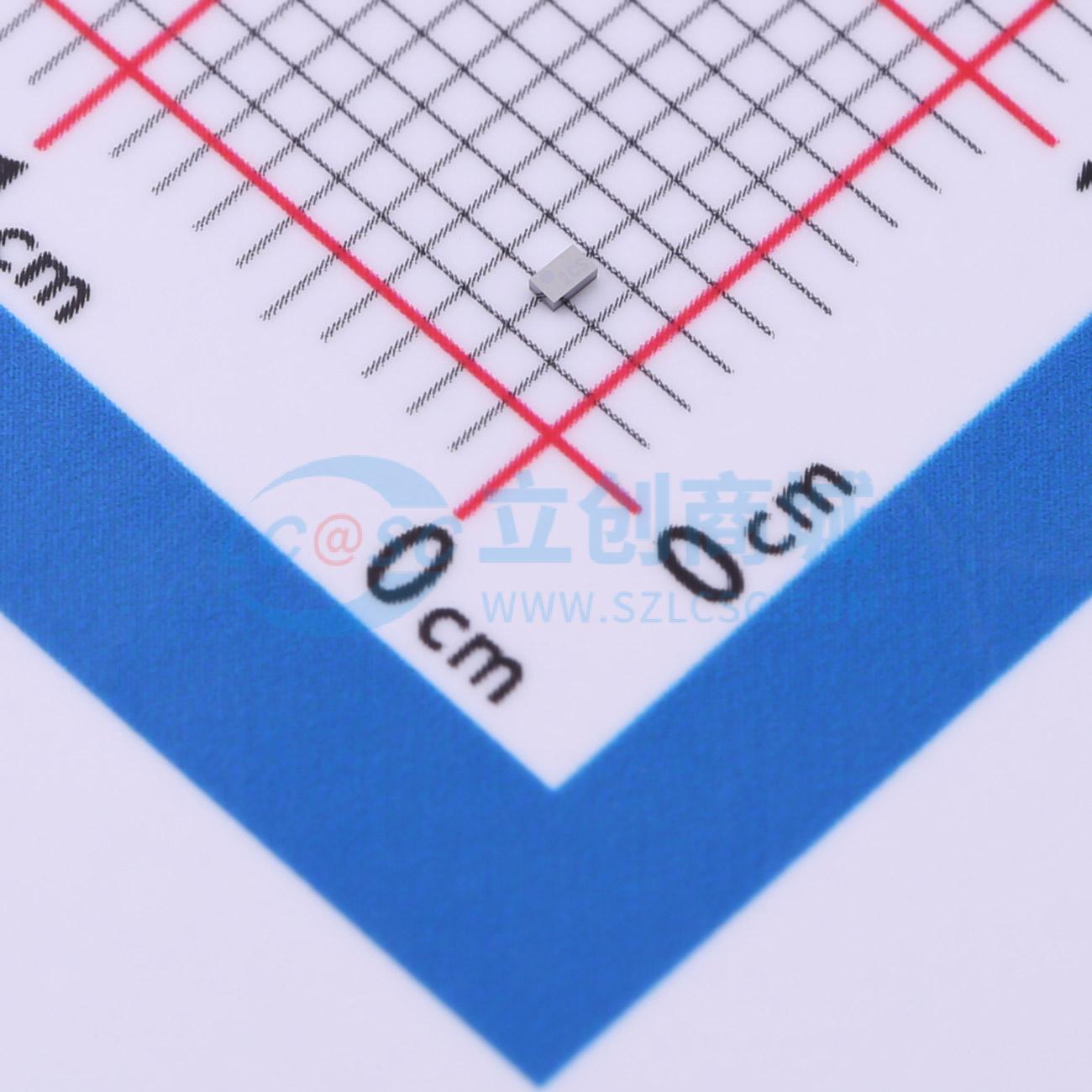

CSD25481F4
1个P沟道 耐压:20V 电流:2.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CSD25481F4 采用 0.6mm x 1mm LGA 封装、具有栅极 ESD 保护的单通道、105mΩ、-20V、P 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD25481F4
- 商品编号
- C2872850
- 商品封装
- PicoStar-3
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.5A | |
| 导通电阻(RDS(on)) | 88mΩ@8V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 913pC@4.5V | |
| 输入电容(Ciss) | 189pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该90 mΩ、20V P沟道FemtoFET™ MOSFET经过设计和优化，能够最大限度地减小在许多手持式和移动应用中占用的空间。这项技术能够在替代标准小信号MOSFET的同时将封装尺寸减小至少60%。
商品特性
- 超低导通电阻
- 超低Qg 和 Qgd
- 高漏极工作电流
- 超小封装尺寸 (0402 外壳尺寸)
- 封装尺寸为1 mm × 0.6 mm
- 超薄型封装
- 最大厚度为0.36 mm
- 集成型ESD保护二极管
- 额定值>4 kV 人体放电模型 (HBM)
- 额定值>2 kV 充电器件模型 (CDM)
- 无铅且无卤素
- 符合RoHS
应用领域
- 针对负载开关应用进行了优化
- 针对通用开关应用进行了优化
- 电池应用
- 手持式和移动类应用
