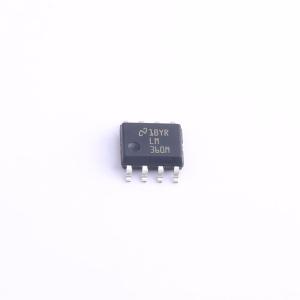

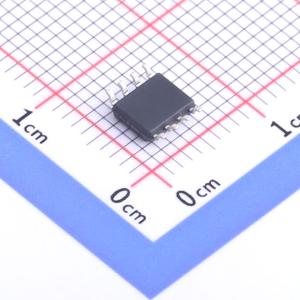

温馨提醒：图片仅供参考，商品以实物为准
LM360MX/NOPB
高速差分比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM360 具有差分输出的高速、低电压比较器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM360MX/NOPB
- 商品编号
- C2872868
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 5mV | |
| 输入偏置电流(Ib) | 20uA | |
| 传播延迟(tpd) | 130ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 32mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee ~ Vcc) | -6.5V~-4.5V；4.5V~6.5V | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 输入失调电流(Ios) | 500nA | |
| 输入失调电流温漂(Ios TC) | 7nA/℃ | |
| 功能特性 | - |
商品概述
LM160/LM360 是一款超高速差分输入、互补TTL输出电压比较器，相比μA760/μA760C特性有所改进。该器件针对更高速度、输入阻抗和扇出进行了优化，具有更低的输入失调电压。通常对于5 mV至400 mV的过驱变化，延迟仅变化3 ns。提供最小偏移的互补输出。
商品特性
- 最高速度20 ns max
- 两个输出端延迟匹配精度高
- 互补TTL输出
- 高输入阻抗
- 过驱变化时速度变化小
- 扇出系数为4
- 低输入失调电压
- 兼容74 TTL系列
应用领域
- 高速模数转换器
- 磁盘文件系统中的过零检测器
