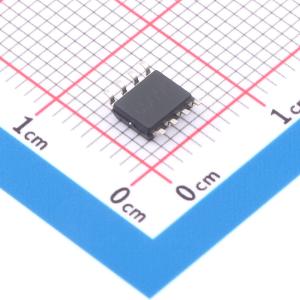

温馨提醒：图片仅供参考，商品以实物为准
TLE2027CDR
低噪声高速精密运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLE2027 低噪声精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLE2027CDR
- 商品编号
- C2872865
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 13MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 2.8V/us | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 90nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 3.3nV/√Hz@10Hz | |
| 共模抑制比(CMRR) | 131dB | |
| 静态电流(Iq) | 3.8mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -19V~-4V；4V~19V | |
| 功能特性 | - |
商品概述
TLE20x7与TLE20x7A为单运算放大器产品，采用创新电路设计与高品质制程控制，兼具出色的直流精度与交流性能，可对使用低精度器件的系统进行升级。
商品特性
- 单位增益带宽典型值为15 MHz，相位裕度典型值为55°
- 噪声电压典型值：10 Hz频率下为3.3 nV/√Hz，1 kHz频率下为2.5 nV/√Hz
- 输入失调电压最大值：TLE20x7为100 μV，TLE20x7A为25 μV
- 共模抑制比典型值为131 dB，电源抑制比典型值为144 dB
- 直流增益典型值：负载为2 kΩ时为45 V/μV，负载为600 Ω时为19 V/μV
- TLE2037与TLE2037A经过去补偿设计，压摆率典型值为7.5 V/μs，带宽典型值为50 MHz，需在闭环增益为5或更大的条件下工作以保证稳定性
- 输出配备饱和恢复电路
- 提供多种封装可选，包含行业标准8引脚小尺寸封装
- 芯片厚度典型值为15密耳，键合焊盘最小尺寸为4×4密耳，公差为±10%
- 最高结温最大值为150℃
- 不同后缀型号工作温度范围不同：C后缀为0℃~70℃，I后缀为-40℃~105℃，M后缀为-55℃~125℃
- 最大额定值：正负电源电压均为19 V，差分输入电压为±1.2 V，单输入电流为±1 mA，输出电流为±50 mA，储存温度范围为-65℃~150℃
应用领域
- 可用于对搭载低精度器件的原有系统进行升级
- 适用于高密度系统应用
