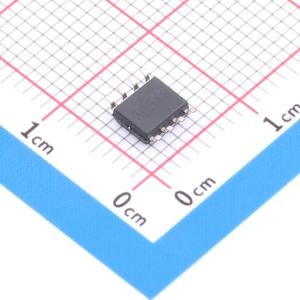

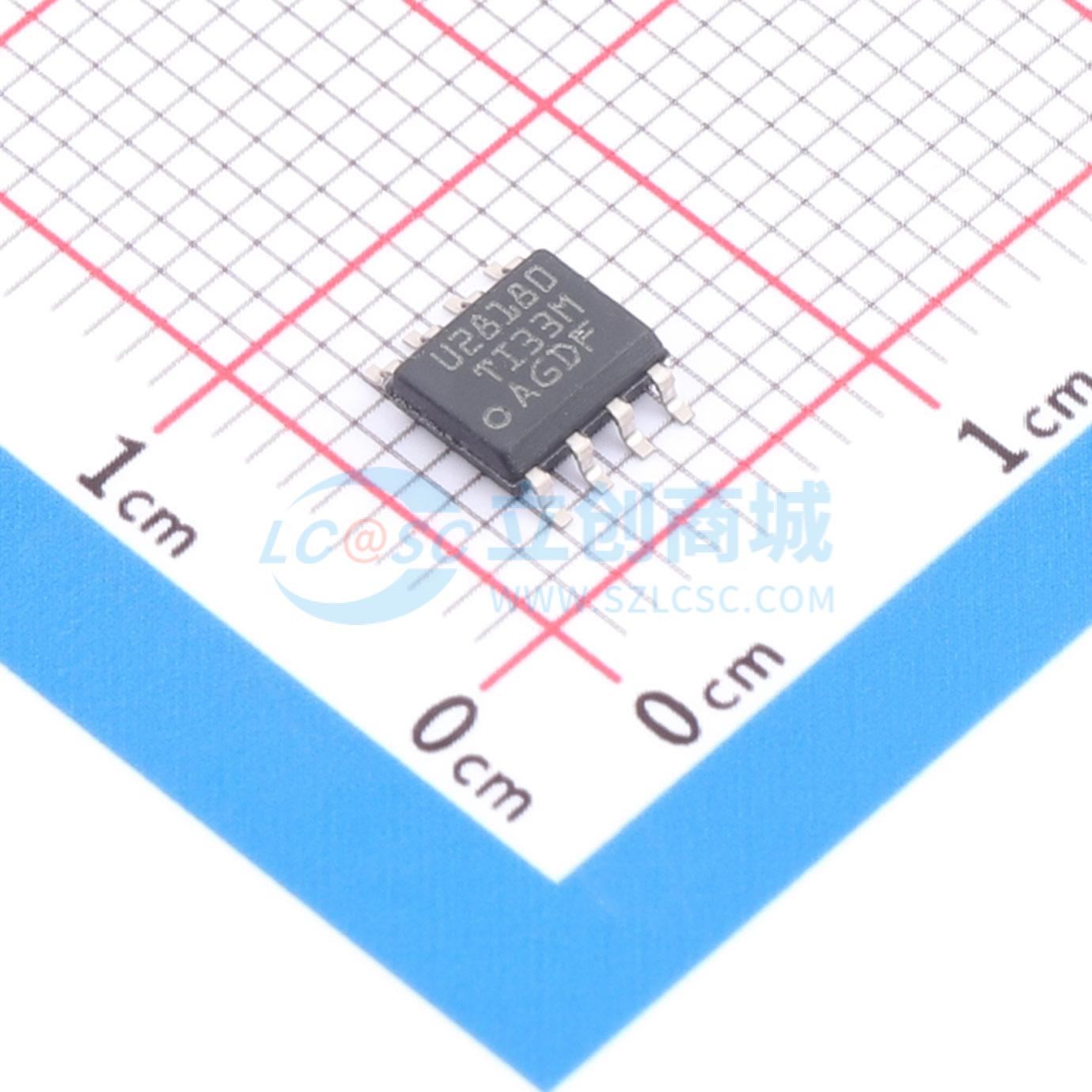

UCC28180D

UCC28180是一款灵活且易于使用的8引脚有源功率因数校正(PFC)控制器，该控制器运行在连续导通模式(CCM)下，可为交流 - 直流前端中的升压前置稳压器提供高功率因数、低电流失真和出色的电压稳压。此控制器适用于100瓦至几千瓦范围内的通用交流输入系统，开关频率可在18kHz至250kHz范围内编程，以便轻松支持功率MOSFET和IGBT开关。集成的1.5A和2A(SRC - SNK)峰值栅极驱动输出在内部钳位为15.2V（典型值），无需使用缓冲电路即可快速接通、关闭以及轻松管理外部电源开关。 通过使用平均电流模式控制，在无需输入线路感测的情况下，即可实现输入电流低失真波整形，从而减少了外部组件数量。此外，该控制器的电流感测阈值有所降低，方便使用低值分流电阻来降低功率耗散，这对于高功率系统尤为重要。为了实现低电流失真，此控制器还特有用于消除相关误差的经调整电流环路稳压电路。 简单外部网络可实现电流和电压控制环路的灵活补偿。此外，UCC28180提供一个基于电压反馈信号的增强型动态响应电路，此电路可改善在过压和欠压情况下对快速负载瞬变的响应。UCC28180内提供的独特VCOMP放电电路会在电压反馈信号超过V(OVP_L)时激活，从而使控制环路能够快速稳定下来并避免触发过压保护功能。触发过压保护功能时，脉宽调制 (PWM) 的关闭经常会引起可闻噪声。受控软启动在启动期间逐渐调节输入电流，并减小电源开关上的应力。此控制器提供多种系统级保护，其中包括VCC UVLO、峰值电流限制、软过流保护、输出开环检测，输出过压保护和引脚开路检测 (VISNS)。经调整的内部基准提供精确保护阈值和稳压设定值。用户可通过将VSENSE引脚下拉至低于0.82V来控制低功耗待机模式。

• 8引脚解决方案（无需AC线路感测）
• 宽范围可编程开关频率（对于基于金属氧化物半导体场效应晶体管 (MOSFET) 和基于绝缘栅双极型晶体管 (IGBT) 的PFC控制器为18kHz至250kHz）
• 用于降低THID的经调整电流环路
• 电流感测阈值有所降低（最大限度降低分流电阻功耗）
• 平均电流模式控制
• 软过流和逐周期峰值电流限制保护
• 具有滞后恢复功能的输出过压保护
• 可闻噪声最小化电路
• 开环检测
• 改善输出过压和欠压状态期间的动态响应
• 最高占空比为96%（典型值）
• 针对无负载稳压的突发模式
• VCC欠压锁定 (UVLO)、低附加动态功耗电流 (ICC) 启动 (< 75μA)

• 100瓦到几千瓦范围内的通用交流输入、CCM升压PFC转换器
• 服务器和台式机电源
• 大型家用电器（空调、冰箱）
• 工业电源（德国标准化学会 (DIN) 电源轨）
• 平板（等离子 (PDP)、液晶 (LCD) 和发光二级管 (LED)）电视
