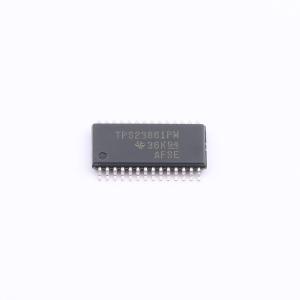

TPS23861PW
TPS23861PW
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS23861 具有自主模式的 2 线对、2 类、4 通道 PoE PSE
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS23861PW
- 商品编号
- C2872514
- 商品封装
- TSSOP-28
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网供电(PoE)控制器 | |
| 类型 | 供电设备(PSE) | |
| 最大功率 | 25.5W |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 4 | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPS23861是一款易于使用的灵活IEEE802.3at PSE解决方案。该器件在出厂后，无需借助任何外部控制即可自动管理四个802.3at端口。 TPS23861自动检测具有有效签名的供电器件(PD)，根据分类确定供电需求，并施加电源。支持针对类型2PD的两事件分类。TPS23861支持直流断开和外部场效应晶体管(FET)架构，从而使得设计人员能够在尺寸、效率和解决方案成本需要之间作出平衡。 独特的引脚分配可通过逻辑分组和I²C以及电源引脚的上下清晰区分来实现2层PCB设计。这提供了同类产品中最佳的热性能、Kelvin精度和低构建成本。 除了自动运行模式外，TPS23861还可通过I²C控制实现半自动模式，从而实现精确监视和智能电源管理。无论是在半自动模式还是自动模式下，都能够保证400ms TPON规范值。
商品特性
- IEEE 802.3at四端口PSE控制器
- 自动检测，分类
- 自动开启和断开
- 255mΩ高效感应电阻器
- 引脚支持双层PCB
- 开尔文电流感应
- 4点检测
- 自动模式（出厂自带）无需设置外部终端无需进行初始I²C通信
- 半自动模式（由I²C命令）
- 连续识别和分类
- 满足IEEE 400ms TPON规范
- 快速端口关断输入
- 可选I²C控制和监控
- 温度范围： -40°C至125°C
- 9.8mm×6.6mm TSSOP 28封装
应用领域
- 以太网交换机和路由器
- 监控NVR和DVR
- 住宅网关
- PoE直通系统无线回程
