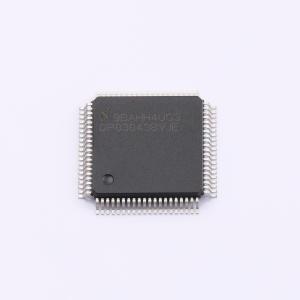

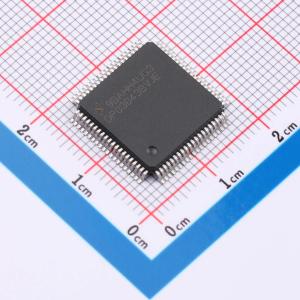

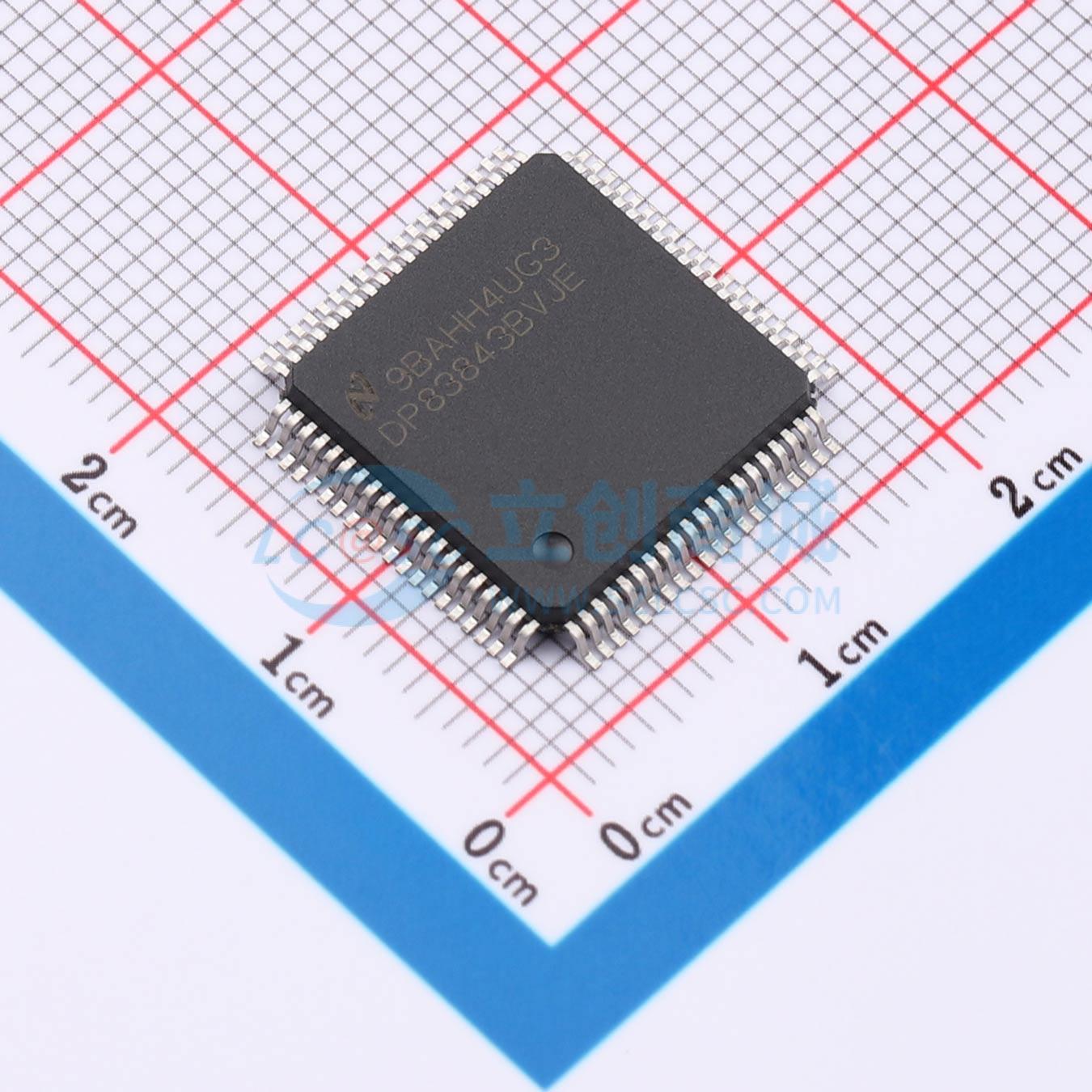

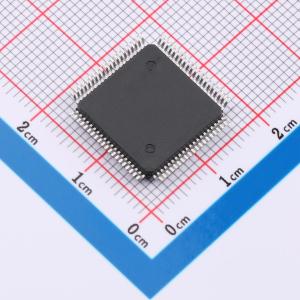

DP83843BVJE/NOPB

DP83843BVJE 是一款全功能物理层设备，集成了PMD子层以支持10BASE-T和100BASE-X以太网协议。它专为10/100 Mb/s以太网局域网的简便实现而设计。该设备通过外部变压器直接与双绞线介质接口，或者通过行业标准电/光光纤PMD收发器与光纤介质接口。它还通过IEEE 802.3u标准的媒体独立接口（MII）直接与MAC层接口，确保不同供应商产品之间的互操作性。

DP83843采用了National Semiconductor先进的CMOS工艺设计。其系统架构基于National多个经过行业验证的核心技术的集成：

• 带AUI/10BASE-T收发器和内置滤波器的IEEE 802.3编解码器
• 兼容IEEE 802.3u 100BASE-TX - 直接驱动标准5类非屏蔽双绞线（UTP），无需外部100BASE-TX收发器
• 完全集成且完全符合ANSI X3.263 TPPMD物理子层，包括自适应均衡和基线漂移补偿
• 兼容IEEE 802.3u 100BASE-FX - 直接连接到行业标准电/光收发器
• IEEE 802.3u自动协商，用于自动选择速度
• 兼容IEEE 802.3u的媒体独立接口（MII），带有串行管理接口
• 集成高性能100 Mb/s时钟恢复电路，无需外部滤波器
• 支持10和100 Mb/s数据速率的全双工模式
• MII串行10 Mb/s模式
• 完全可配置的节点/交换机和100Mb/s中继器模式
• 可编程回环模式，便于灵活的系统诊断
• 灵活的LED支持
• 单个寄存器访问完整的PHY状态
• MDIO中断支持
• 为使用多个PHY的100BASE-TX应用提供个性化的加扰种子
• 低功耗，适用于多端口应用
• 小型80引脚PQFP封装
• 带AUI/10BASE-T收发器模块的IEEE 802.3编解码器，提供10 Mb/s功能
• 来自National快速以太网和FDDI产品的时钟恢复/生成模块
• FDDI流密码加扰/解扰器，用于TP-PMD
• 100BASE-X物理编码子层（PCS）和控制逻辑，将核心模块集成到双速以太网物理层控制器
• 符合ANSI X3T12标准的TP-PMD收发器技术，具有基线漂移补偿
