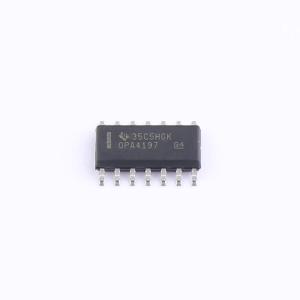

温馨提醒：图片仅供参考，商品以实物为准
OPA4197ID
OPA4197ID
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4197 四路、36V、精密轨到轨输入/输出、低失调电压运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4197ID
- 商品编号
- C2872557
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20pA | |
| 噪声密度(eN) | 5.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.3mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPAx197系列（OPA197、OPA2197和OPA4197）是新一代36V运算放大器。 这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低偏移（典型值为±25μV）、低温漂（典型值为±0.25μV/°C）和10MHz带宽。 OPAx196拥有诸多独一无二的特性，例如电源轨的差分输入电压范围、高输出电流 (±65mA)、高达1nF的高容性负载驱动以及高转换率 (20V/μs)，是稳健耐用的高性能运算放大器，适用于各种高压工业应用。 OPA197系列运算放大器采用标准封装，在 -40°C至+125°C的额定温度范围内工作。
商品特性
- 低失调电压：±100μV（最大值）
- 低失调电压温漂：±2.5μV/°C（最大值）
- 低噪声：1kHz时为5.5nV/√Hz
- 高共模抑制：120dB（最小值）
- 低偏置电流：±5pA（典型值）
- 轨到轨输入和输出
- 高带宽：10MHz GBW
- 高压摆率：20V/μs
- 低静态电流：每个放大器1mA（典型值）
- 宽电源电压范围：±2.25V至±18V，+4.5V至+36V
- 已过滤电磁干扰(EMI) 和射频干扰(RFI) 的输入
- 电源轨的差分输入电压范围
- 高容性负载驱动能力：1nF
- 行业标准封装：SOIC - 8、SOT - 5和VSSOP - 8单体封装；SOIC - 8和VSSOP - 8双列封装；四通道电源版本采用SOIC - 14和TSSOP - 14封装
应用领域
- 多路复用数据采集系统
- 测试和测量设备
- 高分辨率模数转换器(ADC) 驱动器放大器
- SAR ADC基准缓冲器
- 可编程逻辑控制器
- 高侧和低侧电流检测
- 高精度比较器
