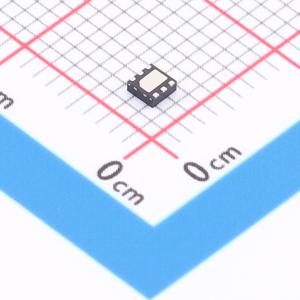

TLV76750DRVR

TLV767 是一种宽输入范围的线性稳压器，支持 2.5V 至 16V 的输入电压范围和高达 1A 的负载电流。输出范围为 0.8V 至 6.6V，在可调版本中输出最高可达 14.6V。

此外，TLV767 的输出精度为 1%，可满足低压微控制器 (MCU) 和处理器的需求。

根据设计，TLV767 的 I_Q 比传统的宽输入电压稳压器低得多，因此该器件能够充分满足日益严格的待机功耗要求。禁用时，TLV767 仅消耗 1.5μA 的 I_Q。

内部软启动时间和折返电流限制可减小启动期间的浪涌电流，从而最大限度降低输入电容。

高带宽 PSRR 性能在 1kHz 时大于 70dB，在 1MHz 时大于 46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度减少后置稳压器滤波。为了提供更高的灵活性，TLV767 有固定电压和可调电压两种版本可供选用。

TLV767 可采用 6 引脚 2mm × 2mm WSON 封装、8 引脚 3mm x 3mm HVSSOP (DGN) 封装以及 5 引脚 2.9mm x 1.6mm SOT-23 (DBV) 封装。

• V_IN: 2.5V 至 16V
• VOUT：
  • 0.8V 至 14.6V（可调节）
  • 0.8V 至 6.6V（固定值，50mV 阶跃）
• 在整个负载和温度范围内的输出精度为 1%
• 低 I_Q: 50μA（典型值，关断时约 1.5μA）
• 内部软启动时间：500µs（典型值）
• 折返电流限制和热保护
• 使用 1µF 陶瓷电容器实现稳定工作
• 高 PSRR：1kHz 频率下为 70dB，1MHz 频率下为 46dB
• 温度范围： - 40°C 至 +125°C
• 封装：
  • 6 引脚 2mm × 2mm WSON
  • 8 引脚 3mm x 3mm HVSSOP
  • 5 引脚 2.9mm x 1.6mm SOT-23

• 电器
• 电视、监控器和机顶盒
• 运动检测器（PIR、uWave 等）
• 电机驱动器和控制板
• 打印机和 PC 外设
• Wi-Fi 接入点设备和路由器
