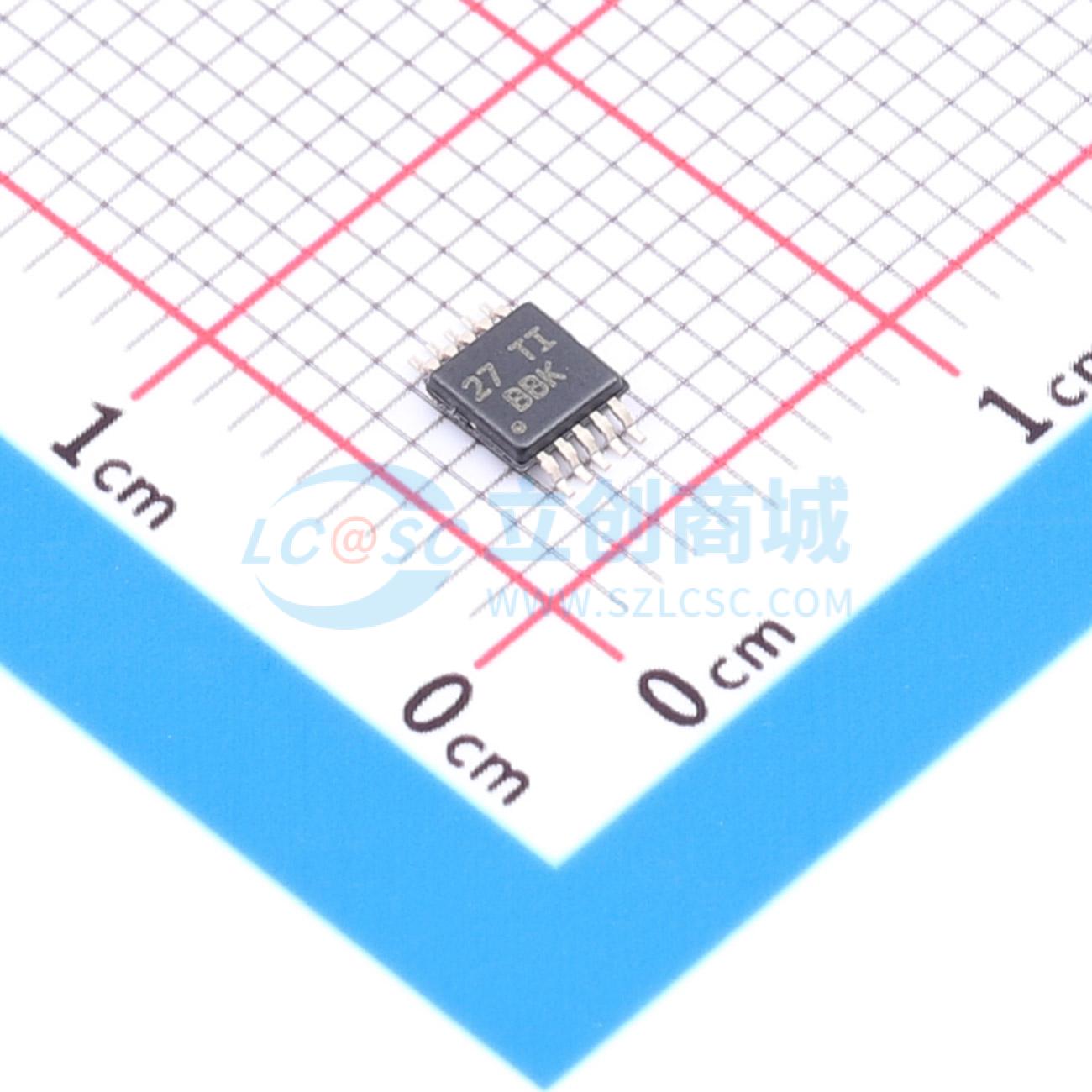

温馨提醒：图片仅供参考，商品以实物为准

TPS62020DGQR

降压型 600mA 2.5V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS62020 可调节、600mA、效率为 95% 的降压转换器，18uA，MSOP-10
品牌名称: TI(德州仪器)
商品型号: TPS62020DGQR
商品编号: C2872588
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.082克(g)

商品参数

商品概述

TPS6202x是一款高效率同步降压DC-DC转换器，专为电池供电的便携式应用优化。该器件非常适合单节锂离子电池或3节镍氢/镍镉电池供电的便携式应用。输出电压范围从6.0V低至0.7V，支持PDA、掌上电脑、笔记本和上网本中的低压DSP和处理器。TPS6202x工作在固定的1.25MHz开关频率，轻负载电流时进入省电模式工作，以在整个负载电流范围内保持高效率。对于低噪声应用，可通过将MODE引脚拉高强制器件进入固定频率PWM模式。TPS6202x与TPS62021的区别在于MODE引脚的逻辑电平，TPS62021具有低电平有效MODE引脚。TPS6202x支持最高600mA的负载电流。

商品特性

转换效率最高可达95%
典型静态电流:18μA
负载电流:600mA
工作输入电压范围:2.5V至6.0V
开关频率:1.25MHz
可调节和固定输出电压
轻负载电流时省电模式工作
TPS62021具有低电平有效MODE引脚
100%占空比实现最低压差
内置软启动
动态输出电压定位
热关断
短路保护
10引脚MSOP PowerPad™封装
10引脚QFN 3×3mm封装

应用领域

PDA、掌上电脑和智能手机
USB供电调制解调器
CPU和DSP
PC卡和笔记本电脑
xDSL应用
标准5V至3.3V转换

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	700mV~6V
	输出电流	600mA
	开关频率	1.25MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	拓扑结构	降压式
	静态电流(Iq)	18uA
	开关管(内置/外置)	-
	输出类型	可调
	功能特性	轻载高效模式；动态电压调节；过流保护
