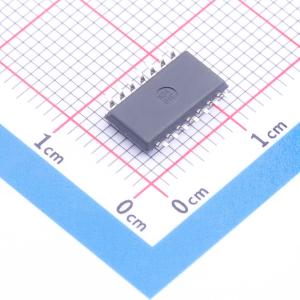

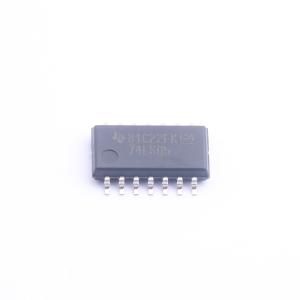

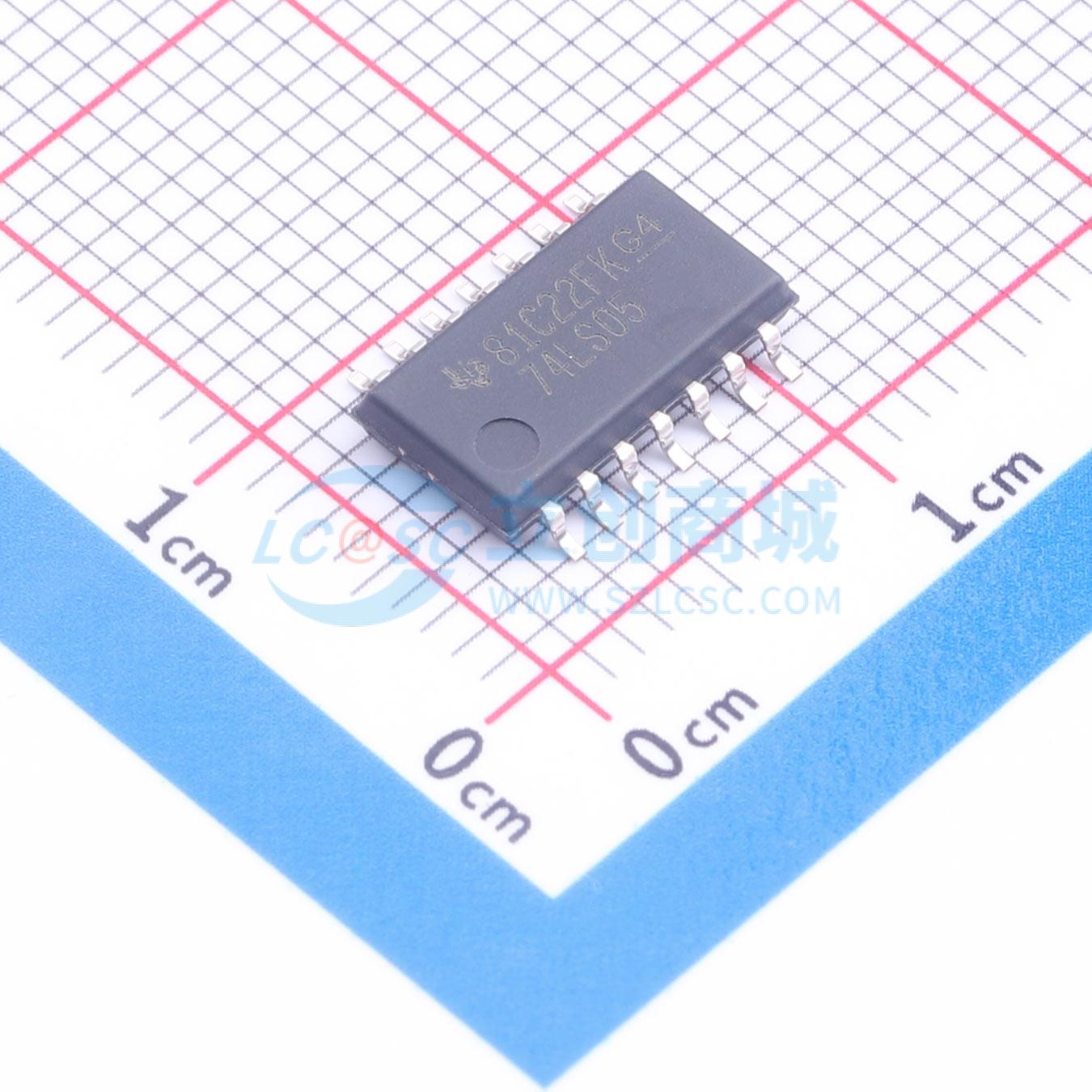

SN74LS05NSR
带集电极开路输出的六反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS05 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS05NSR
- 商品编号
- C2872687
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 11.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.75V~5.25V | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.5V | |
| 输出低电平(VOL) | 500mV；250mV | |
| 传播延迟(tpd) | 32ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
该系列器件包含六个独立反相器，开漏输出结构需要搭配上拉电阻才可正常工作，可连接其他开漏输出来实现对应逻辑功能，开漏结构可用于生成高VOH电平，提供多种型号与封装选项。
商品特性
- 内置六个独立反相器
- 采用开漏输出结构，输出需要外接上拉电阻才能正常工作
- 可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能
- 可用于生成高VOH电平
- 提供多种型号可选，包括SN5405、SN54LS05、SN54S05、SN7405、SN74LS05、SN74S05
- 提供多种封装类型可选，包括塑料小轮廓封装、收缩小轮廓封装、陶瓷扁平封装、陶瓷芯片载体、标准塑料双列直插封装、陶瓷双列直插封装
- 引脚标注NC表示无内部连接
- 最大额定输入电压：'05、'S05最高为5.5V，LS05最高为7V
- 最大额定关态输出电压为7V
- 各封装热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W
- 存储温度范围为-65℃~150℃
- 超过最大额定值的应力可能会造成器件永久性损坏，该数值仅为应力额定值，不保证器件在超出推荐工作条件的场景下正常工作，长期暴露在最大额定条件下可能影响器件可靠性
- 参数测量输入脉冲特性：54/74、54S/74S系列：PRR≤1MHz，输出阻抗50Ω，tr≤7ns，tf≤7ns；54LS/74LS系列：PRR≤1MHz，输出阻抗50Ω，tr≤1.5ns，tf≤2.6ns
