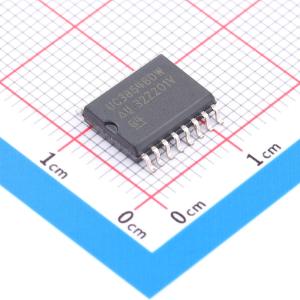

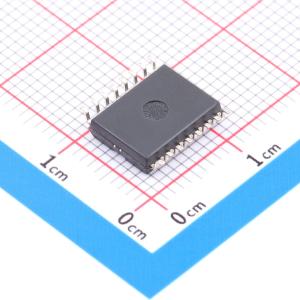

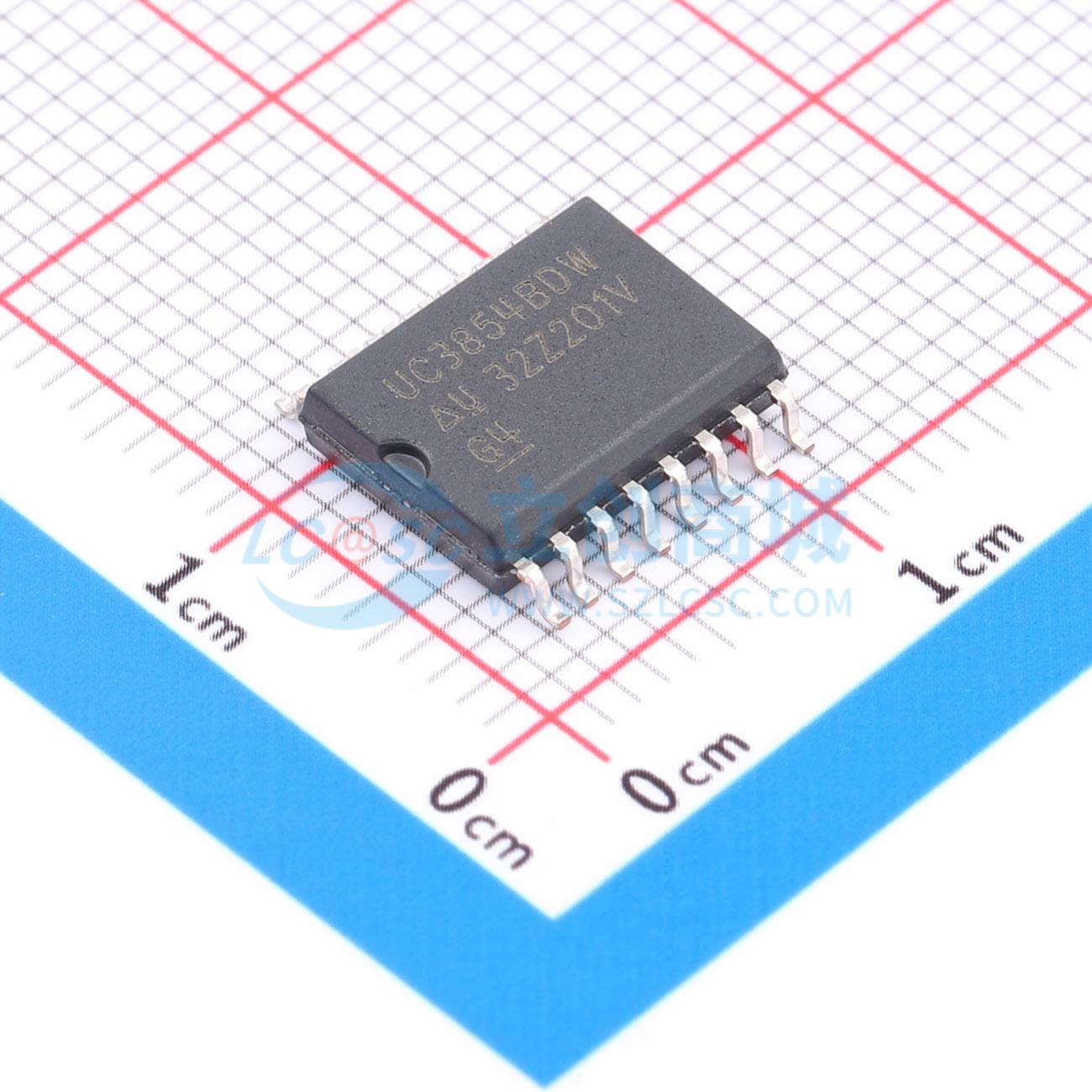

UC3854BDW

UC3854A/B 产品是 UC3854 的引脚兼容增强版本。与 UC3854 一样，这些产品具备有源功率因数校正预调节器所需的所有功能。该控制器通过对交流输入线电流波形进行整形，使其与交流输入线电压相对应，从而实现接近 1 的功率因数。为此，UC3854A/B 采用平均电流模式控制。与峰值电流模式控制不同，平均电流模式控制无需斜率补偿即可保持稳定、低失真的正弦线电流。 1%精度、7.5V 基准电压源、固定频率振荡器、PWM、带软启动的电压放大器、线电压前馈（均方根电压平方器）、输入电源电压钳位和过流比较器等构成了其功能列表。 UC3854A/B 产品在 UC3854 的基础上进行了改进，提供了宽带宽、低失调电流放大器、响应更快且精度更高的使能比较器、VREF 正常比较器、欠压锁定（UVLO）阈值选项（离线应用时为 16V/10V，由辅助 12V 稳压器启动时为 10.5V/10V）、更低的启动电源电流以及增强型乘除电路。诸如放大器输出钳位、改进的放大器灌电流能力和低失调 VAC 引脚等新特性，在提高性能的同时减少了外部元件数量。乘法器输出/电流放大器输入的改进共模输入范围，使设计人员在选择电流检测方法时具有更大的灵活性。与前代产品不同，Ref 仅控制振荡器充电电流，对钳位最大乘法器输出电流没有影响。现在，该电流始终被钳位在最大 2xIAC，这简化了设计过程，并在电源电压骤降和极低输入电压条件下提供折返式功率限制。

• 控制升压 PWM 以实现接近 1 的功率因数
• 将线电流失真限制在 -3%以内
• 无需开关即可全球通用
• 精确的功率限制
• 固定频率平均电流模式控制
• 高带宽（5MHz）、低失调电流放大器
• 集成电流和电压放大器输出钳位
• 乘法器改进：线性度、500mV VAC 失调（无需外部电阻）、0V 至 5V 乘法器输出共模范围
• VREF 正常比较器
• 更快且精度更高的使能比较器
• 欠压锁定选项（16V/10V 或 10.5V/10V）
• 300μA 启动电源电流
