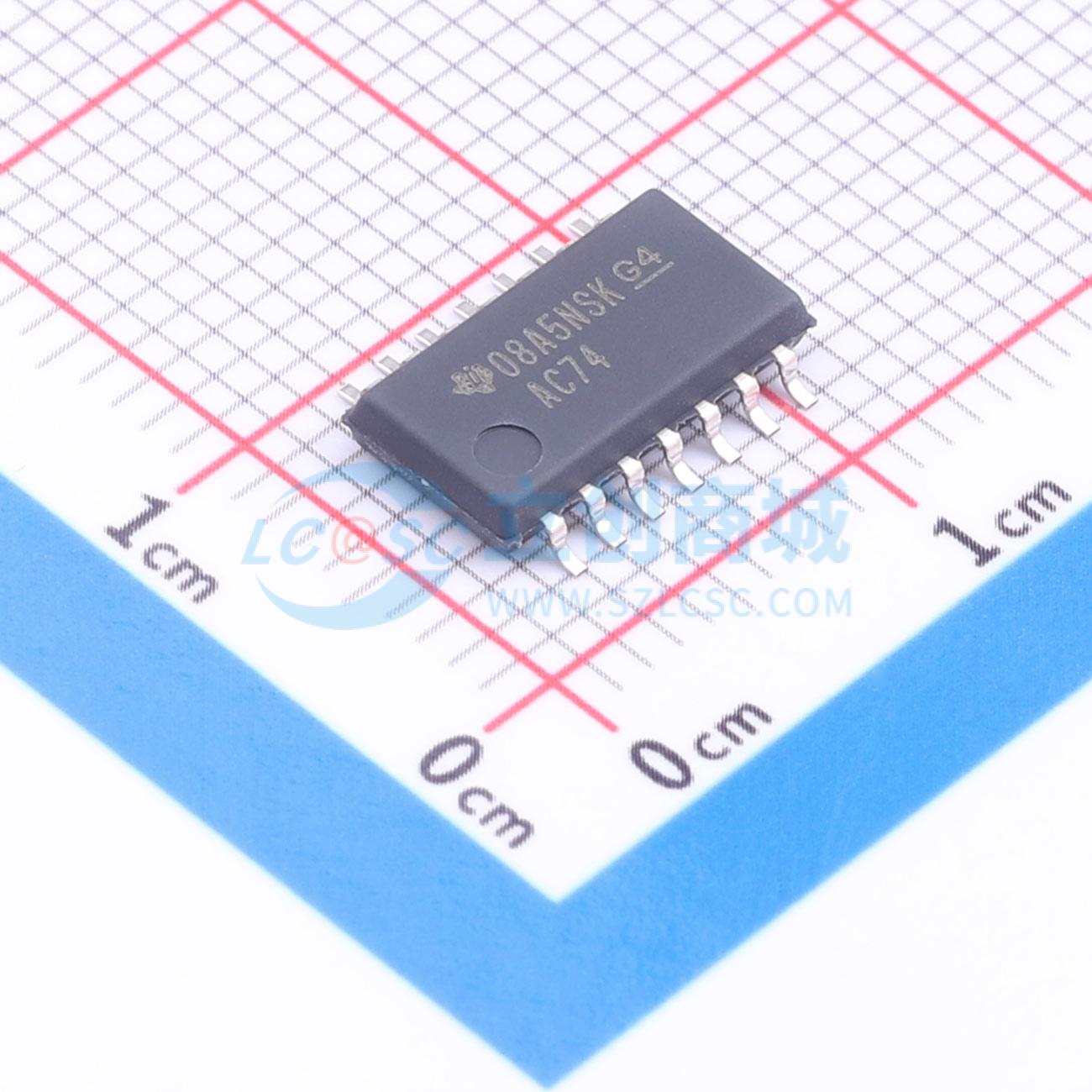

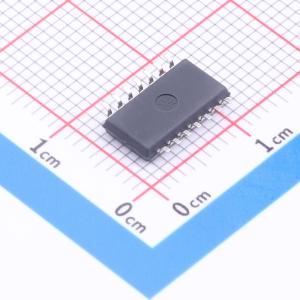

温馨提醒：图片仅供参考，商品以实物为准
SN74AC74NSR
双正沿触发D型触发器，带清零和预置功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AC74 具有清零和预设功能的双通道上升沿触发 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AC74NSR
- 商品编号
- C2872305
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 1.6792克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 125MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 6ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 3pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 3ns | |
| 保持时间 | 500ps |
商品概述
AC74器件为双路正边沿触发D型触发器。当预置端PRE或清零端CLR输入低电平时，无论其他输入的电平如何，都会置位或复位输出端。当预置端和清零端处于非激活高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的正跳变沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间没有直接关联。保持时间间隔结束后，D输入端的数据变化不会影响输出端电平。所有未使用的器件输入必须接VCC或GND，以保证器件正常工作。
商品特性
- 工作电源电压范围为2V~6V
- 输入可承受最高6V的电压
- 5V供电条件下最大传输延迟tpd为10ns
- 最大额定电源电压范围为-0.5V~7V
- 最大输入电压范围为-0.5V~VCC+0.5V
- 最大输出电压范围为-0.5V~VCC+0.5V
- 输入钳位电流最大为±20mA
- 输出钳位电流最大为±20mA
- 连续输出电流最大为±50mA
- 流经VCC或GND的连续电流最大为±200mA
- 不同封装热阻抗参数：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 存储温度范围为-65℃~150℃
- 提供多种封装类型可选：J封装、W封装、D封装、DB封装、N封装、NS封装、PW封装、FK封装
- 存在无内部连接的引脚
