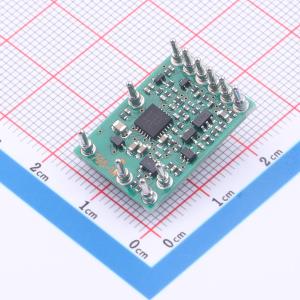

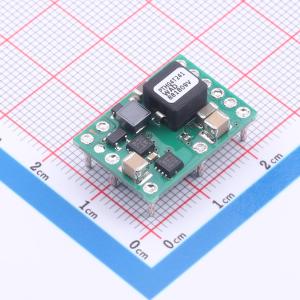

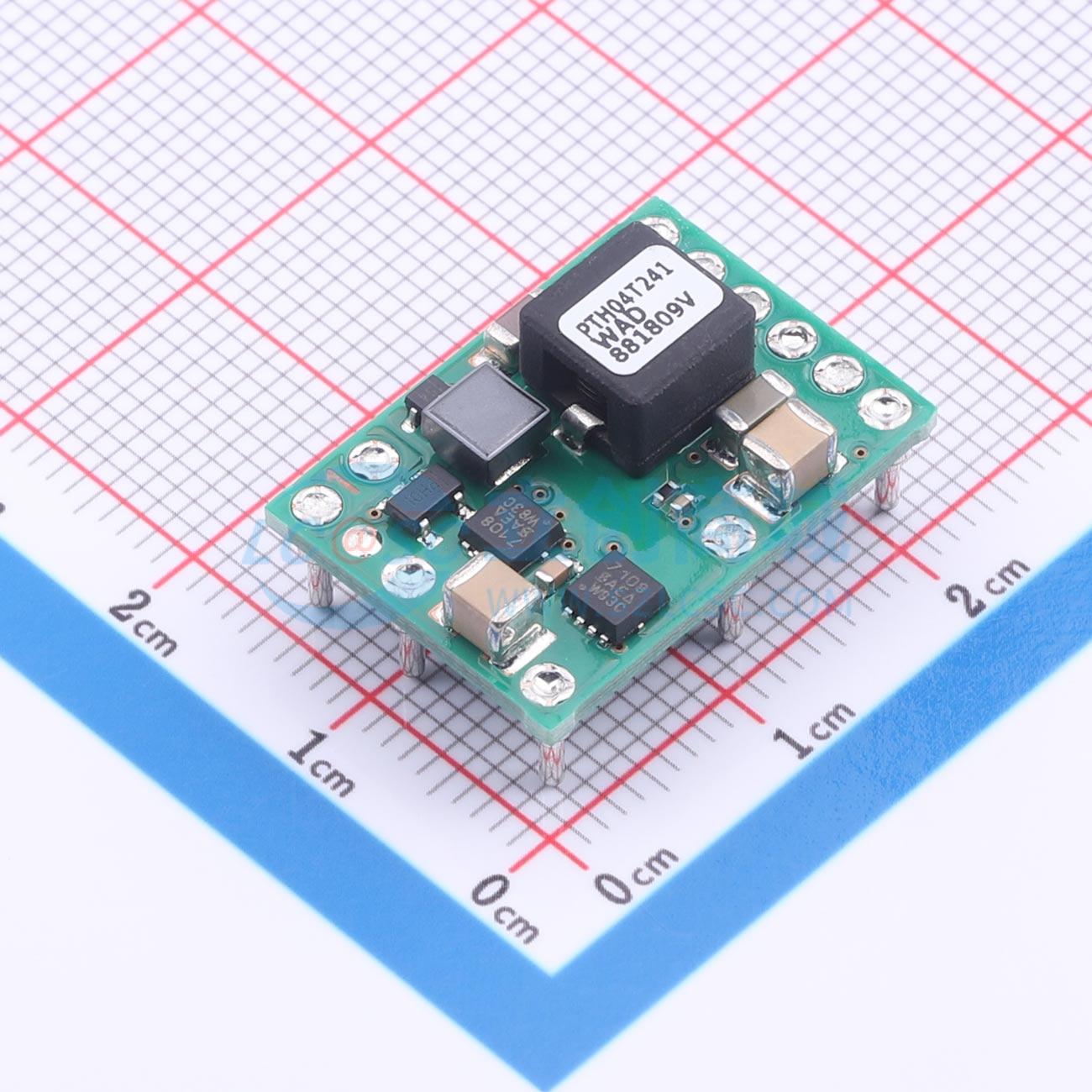

PTH04T241WAD

PTH04T240/241W是一款高性能、额定电流为10A的非隔离电源模块。这些模块是广受欢迎的PTH系列电源模块的第二代产品，具有更小的尺寸和更多的功能。PTH04T241W经过优化，可与所有陶瓷电容配合使用。 PTH04T240/241W的输入电压范围为2.2V至5.5V，只需一个电阻即可将输出电压设置为0.69V至3.6V范围内的任意值。较宽的输入电压范围使PTH04T240/241W特别适用于采用2.5V、3.3V或5V中间总线架构的高级计算和服务器应用。 该模块具备一系列完善的功能。输出过流和过温关断功能可防止大多数负载故障。差分远程采样可确保精确的负载调节。可调欠压锁定功能允许自定义启动电压阈值。Auto-Track™ 排序功能是一项广受欢迎的特性，它极大地简化了电源系统中多个模块的同时上电和下电操作。 PTH04T240/241W采用了两项正在申请专利的新技术：TurboTrans™ 和SmartSync。TurboTrans功能可优化稳压器的瞬态响应，同时减少满足目标电压偏差规格所需的外部输出电容数量。此外，对于目标输出电容组，TurboTrans可通过降低峰值电压偏差来显著改善稳压器的瞬态响应。SmartSync允许对多个模块进行开关频率同步，从而简化了EMI噪声抑制任务，并降低了输入电容的RMS电流要求。该模块采用双面表面贴装结构，具有低外形和紧凑的尺寸。封装选项包括通孔和表面贴装两种配置，均为无铅（Pb）且符合RoHS标准。

• 2.2V至5.5V输入电压
• 宽输出电压调节范围（0.69V至3.6V）
• 总输出电压变化 ±1.5%
• 效率高达96%
• 输出过流保护（非锁存、自动复位）
• 工作温度：-40℃至85℃
• 安全机构认证：UL/IEC/CSA - C22.2 60950 - 1
• 预偏置启动
• 开/关禁止
• 差分输出电压远程采样
• 可调欠压锁定
• Auto-Track™ 排序
• 陶瓷电容版本（PTH04T241W）
• TurboTrans™ 技术
• 设计满足高达300A/μs的超快瞬态要求
• SmartSync技术

• 复杂的多电压系统
• 输出电流高达10A的微处理器总线驱动器
