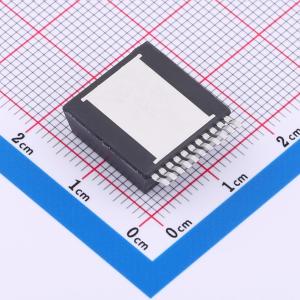

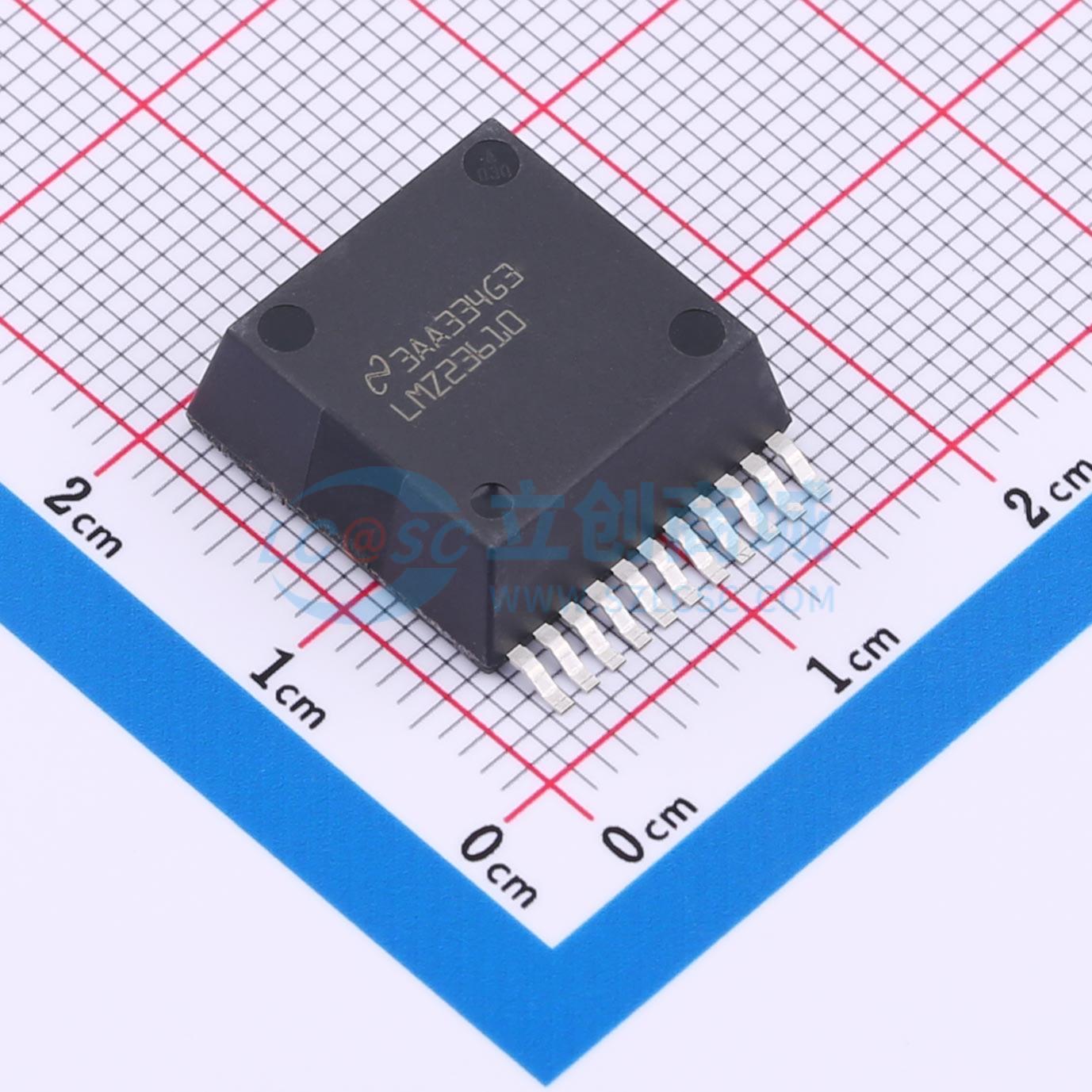

LMZ23610TZE/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ23610 具有 36V 最大输入电压和电流共享的 10A SIMPLE SWITCHER® 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ23610TZE/NOPB
商品编号: C2871235
商品封装: TO-PMOD-11
包装方式: 编带
商品毛重: 4.75克(g)

商品参数

商品概述

LMZ23610 SIMPLE SWITCHER易电源电源模块是一种易于使用的降压直流/直流解决方案，具有驱动高达 10A 的负载的能力。采用创新封装模式，提高了散热性能，可以手工或机器焊接。可以工作于 6V 和 36V 之间的输入电压轨，并提供低至 0.8V 的可调高精度输出电压。只需要两个外接电阻和三个外接电容就可以形成一个电源解决方案。是一种可靠、稳健的设计，具有热关断、输入欠压锁定、输出过电压保护、短路保护、输出电流限制和允许预偏置输出启动等保护特性。同步输入允许在 650 至 950 kHz 的开关频率范围内的同步。

商品特性

集成的屏蔽式电感器
简单的 PCB 布局
频率同步输入 (350 kHz 至 600 kHz)
均流功能
采用外部软启动、跟踪和精密启用的灵活启动时序
防止浪涌电流和故障，如输入欠压锁定和输出短路
-40°C 至 125°C 结点温度范围
单裸露焊盘和标准引脚，易于安装和制造
WEBENCH 电源设计工具全面支持
引脚兼容 LMZ22010/08、LMZ12010/08、LMZ23608/06H 和 LMZ13610/08/06H

应用领域

12V 和 24V 输入轨的负载点转换
空间受限/高导热要求的应用
负输出电压应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	6V~36V

	属性	参数值
	输出电压(Vout)	800mV~6V
	输出电流(最大值)	10A
	转换效率	-
