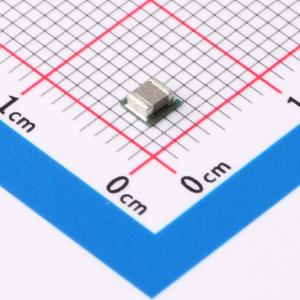

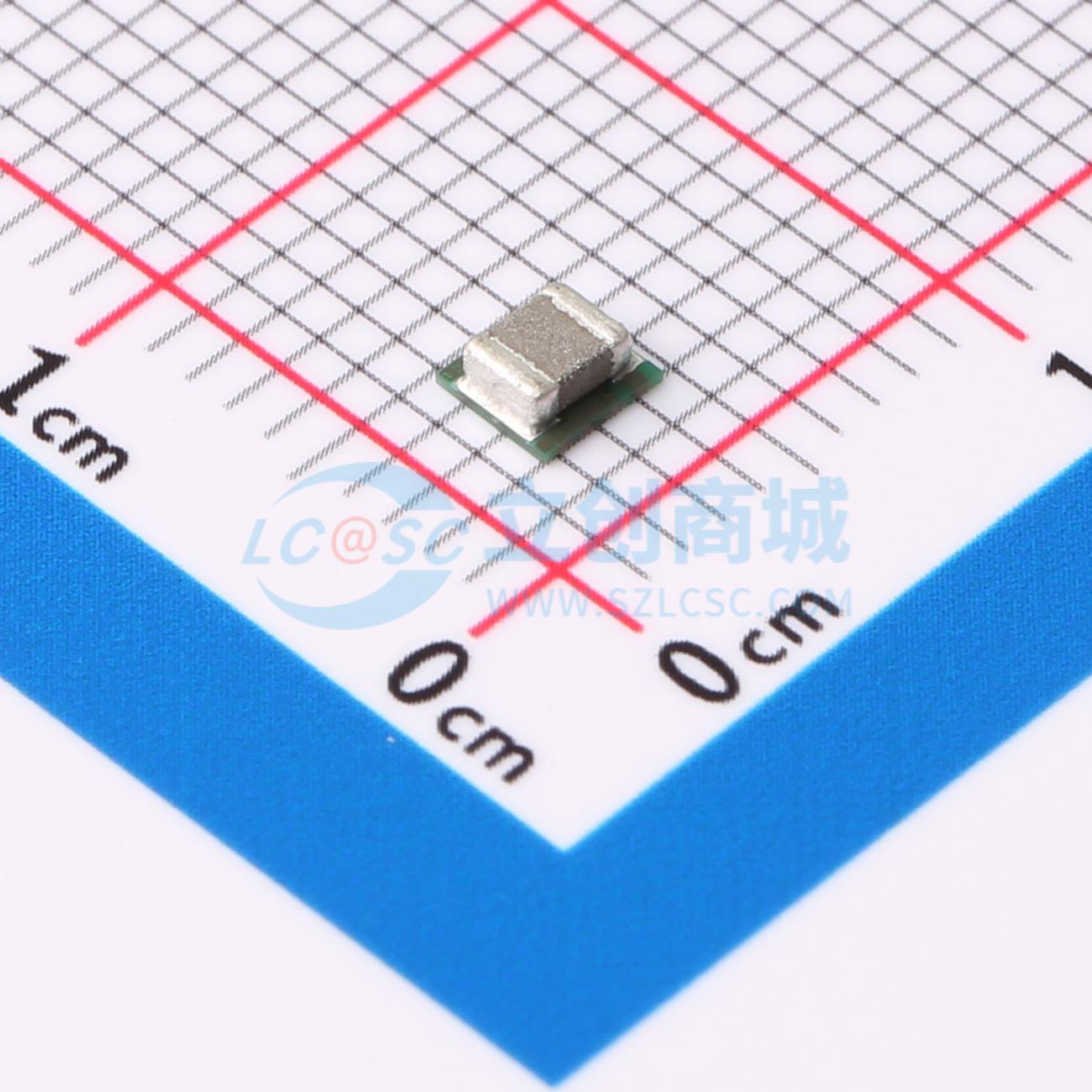

TPS82084SILT
高效降压转换器MicroSiP模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有集成电感器的 2A 高效降压转换器模块 8-uSiP -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS82084SILT
- 商品编号
- C2871341
- 商品封装
- USIP-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.5V~6V | |
| 输出电压精度 | ±1% | |
| 输出电压(Vout) | 800mV~6V | |
| 输出电流(最大值) | 2A | |
| 转换效率 | 95% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 17uA | |
| 开关频率 | 2.4MHz | |
| 特性 | 过热保护；短路保护 | |
| 长度 | 2.9mm | |
| 宽度 | 3mm | |
| 高度 | 1.3mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS82084/5 是经优化的2A/3A 降压转换器MicroSiP™模块，兼具小型解决方案尺寸和高效率优势。该电源模块集成有同步降压转换器和电感，可简化设计、减少外部元件并节省印刷电路板(PCB) 面积。该器件采用紧凑的薄型封装，适合通过标准表面贴装设备进行自动组装。 为了最大限度地提高效率，该转换器以2.4MHz 的标称开关频率工作在脉宽调制(PWM) 模式下，并且会在轻负载电流时自动进入节能工作模式。在节能模式下，器件的工作静态电流典型值为 17μA 。凭借DCS-Control 拓扑，该器件可实现出色的负载瞬态性能和精确的输出稳压。器件的EN 和PG 引脚支持顺序配置，可带来灵活的系统设计。集成的软启动功能降低了输入电源需要提供的浪涌电流。过温保护和自动切断短路保护功能使得该解决方案稳健而可靠。
商品特性
- 薄型MicroSiP™电源模块
- DCS-Control 拓扑
- 效率高达 95%
- 17μA 工作静态电流
- -40°C 至 125°C 工作温度范围
- 断续短路保护
- 2.5V 至 6V 输入电压范围
- 可调输出电压：0.8V 至 VIN
- 可实现轻负载效率的省电模式
- 可实现最低压降的 100% 占空比输出放电功能
- 电源正常状态输出
- 集成软启动，并支持预偏置启动
- 过热保护
- 符合CISPR11 B 级要求
- 2.8mm×3.0mm×1.3mm 8 引脚 μABiL 封装
应用领域
- 光学模块
- 单板计算机
- 固态硬盘
- 地铁数据中心
- 音频/视频控制系统
- 雷达
