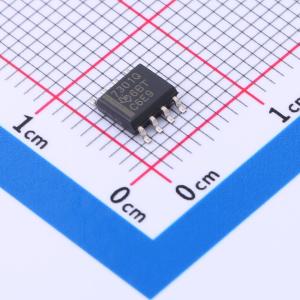

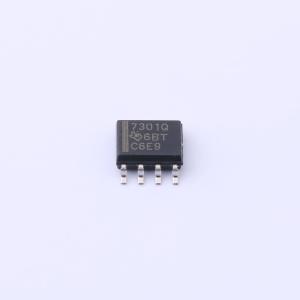

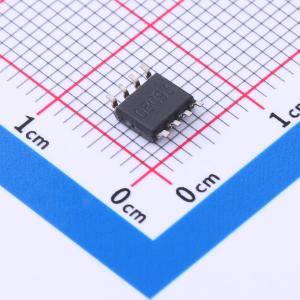

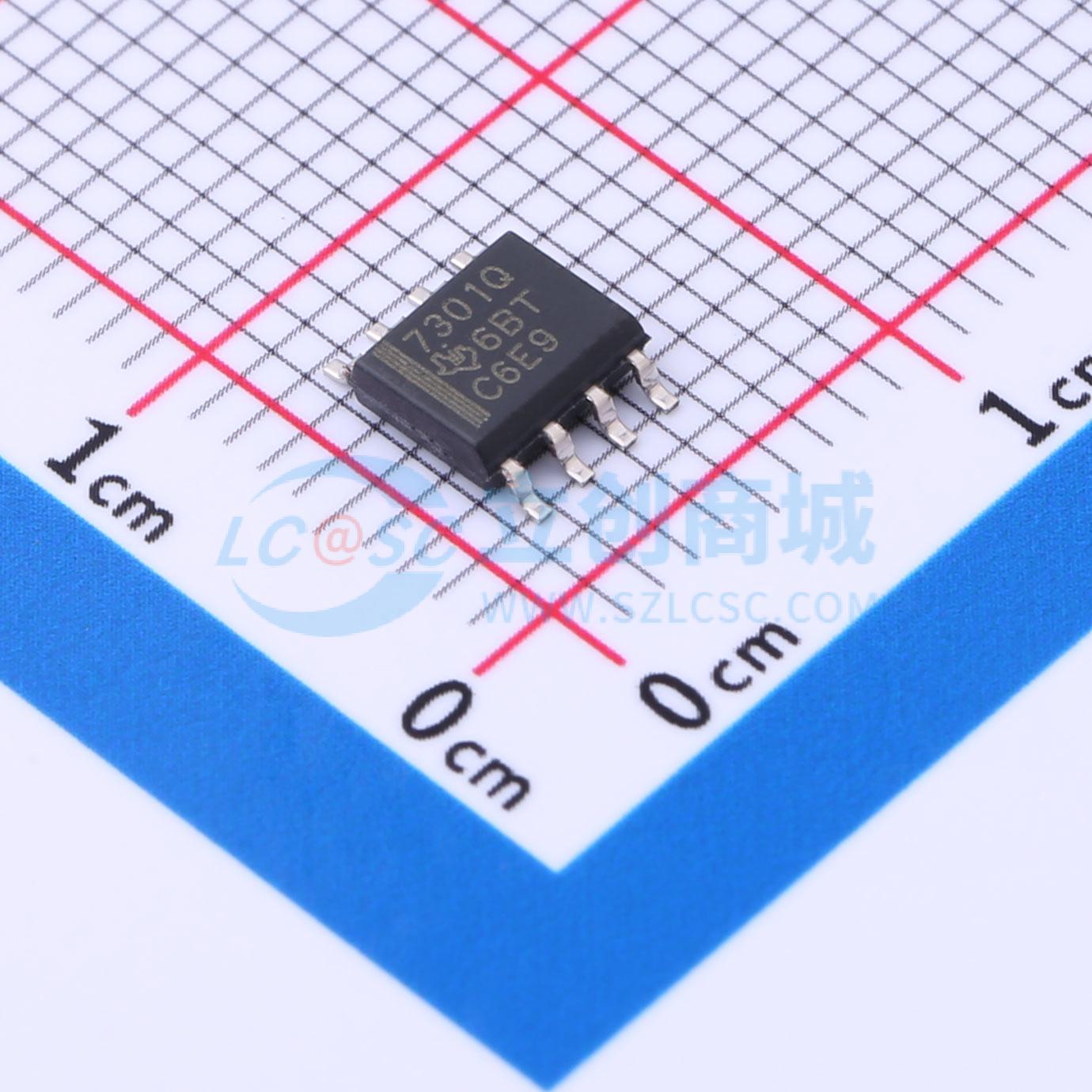

TPS7301QD

TPS73xx 器件是微功耗低压差 (LDO) 稳压器系列的成员。它们与 TPS71xx 和 TPS72xx LDO 的区别在于集成了延迟微处理器复位功能。 TPS73xx 的 RESET 输出在欠压情况下会在微型计算机和微处理器系统中触发复位。TPS73xx 内部的比较器会监控稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 通过用 PMOS 器件取代典型的 PNP 传输晶体管，与传统 LDO 性能相比，压差和静态电流降低了一个数量级。由于 PMOS 器件表现为低阻值电阻，因此压差非常低（对于 TPS7350，在输出电流为 100 mA 时最大为 35 mV），并且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，静态电流较低且保持恒定，与输出负载无关（在 0 mA 至 500 mA 的全输出电流范围内，典型值为 340 μA）。这两项关键指标显著延长了电池供电系统的工作寿命。 该 LDO 系列还具备睡眠模式；向 EN（使能）施加逻辑高电平信号可关闭稳压器，在 TJ = 25℃ 时将静态电流降至最大 0.5 μA。 TPS73xx 提供 2.5 V、3 V、3.3 V、4.85 V 和 5 V 固定电压版本以及可调版本（可在 1.2 V 至 9.75 V 范围内编程）。在电源、负载和温度范围内，输出电压容差规定最大为 2%（2.5 V 和可调版本为 3%）。TPS73xx 系列采用 PDIP（8 引脚）、SO（8 引脚）和 TSSOP（20 引脚）封装。TSSOP 的最大高度为 1.2 mm。
