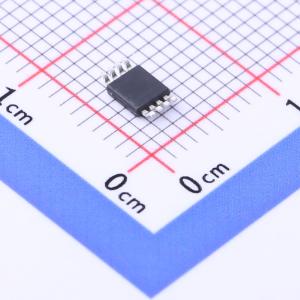

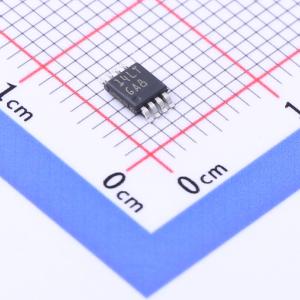

温馨提醒：图片仅供参考，商品以实物为准
LM4906MM/NOPB
1W，内置可选增益、无需旁路电容的音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4906 具有可选增益的 1W 单声道、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4906MM/NOPB
- 商品编号
- C2871149
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1Wx1@8Ω | |
| 工作电压 | 2.6V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.2% | |
| 静态电流(Iq) | 3.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 电源纹波抑制比(PSRR) | 67dB |
商品概述
LM4906是一款音频功率放大器，主要为手机及其他便携式通信设备的严苛应用而设计。在+5V电源供电下，它能够向8Ω的BTL负载提供1W的连续平均功率，且失真（THD+N）小于1%。 LM4906无需外部电源抑制比（PSRR）旁路电容。它还具备内部可选增益，可选择6dB或12dB。此外，无需输出耦合电容或自举电容，这使得LM4906非常适合手机和其他低电压便携式应用。 LM4906包含先进的噗声和咔嗒声抑制电路，可消除在开启和关闭转换过程中可能产生的噪声。 Boomer音频功率放大器专为以最少的外部元件提供高质量输出功率而设计。LM4906具有低功耗关断模式（通过将SD引脚拉高来使能该器件）。此外，LM4906还具备内部热关断保护机制。
商品特性
- 可选增益为6dB（2V/V）或12dB（4V/V）
- 无需输出或PSRR旁路电容
- 改进的“咔嗒声和噗声”抑制电路
- 开启时间极快：典型值为5ms
- 最少的外部元件
- 工作电压范围为2.6 - 5.5V
- BTL输出可驱动容性负载
- 超低电流关断模式（SD引脚为低电平）
应用领域
- 便携式计算机
- 台式计算机
- 多媒体显示器
