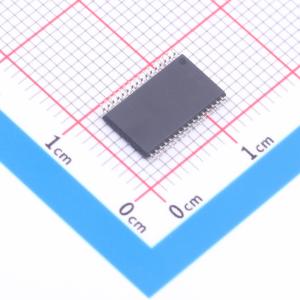

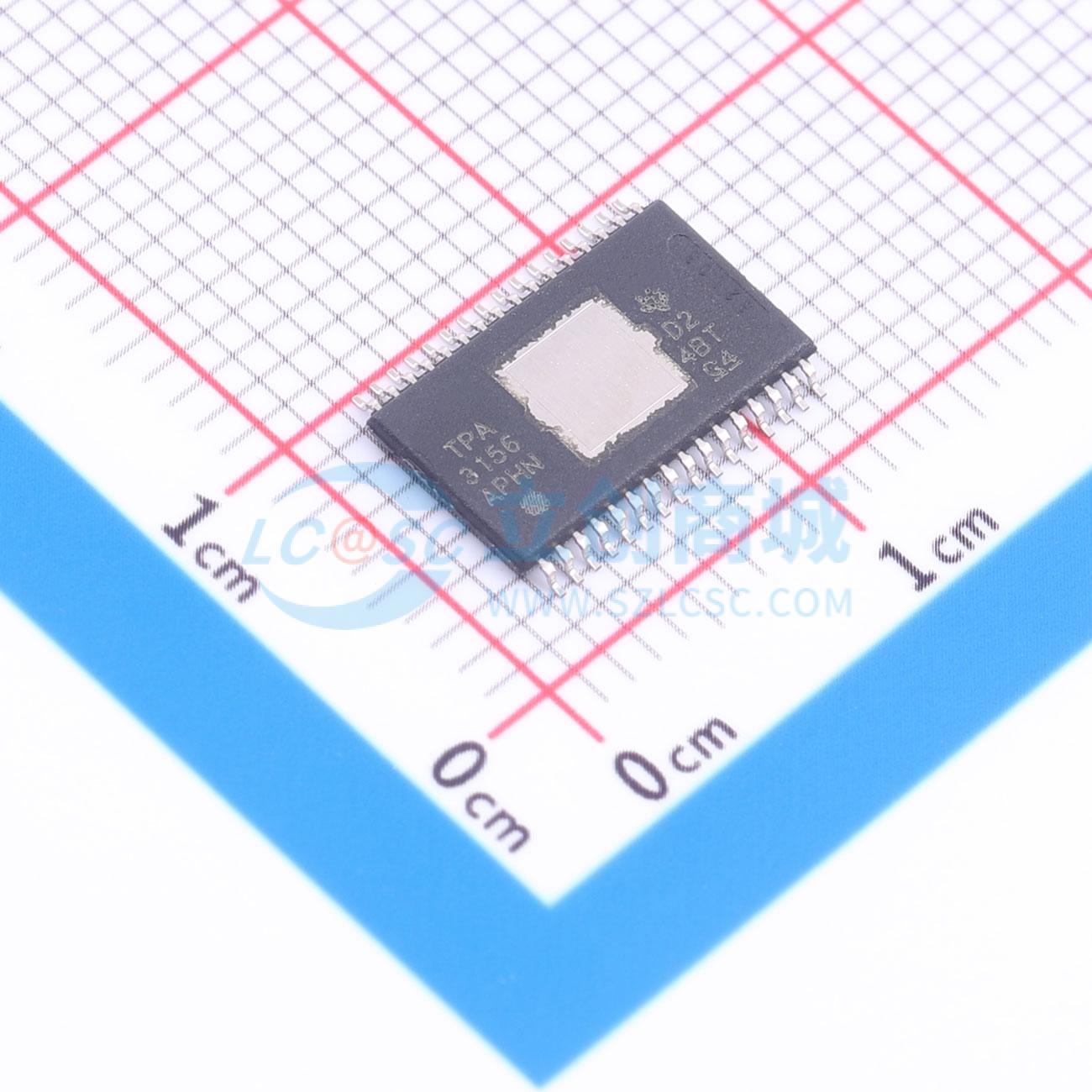

TPA3156D2DAD

TPA3156D2具有低静态功耗，有助于延长蓝牙/无线扬声器及其他电池供电音频系统的电池续航时间。TPA3156D2器件的高效率使其在双层PCB上搭配外部散热片时能够实现2 x 70 W的功率输出。该器件集成了效率提升模式，可动态降低外部LC滤波器的电流纹波和静态电流。 TPA3156D2先进的振荡器/PLL电路采用多开关频率选项来避免AM干扰，同时具备主从模式选项，从而能够实现多个器件的同步。 TPA3156D2器件具备全面的故障保护功能，包括短路保护、热保护以及过压、欠压和直流保护。故障信息会反馈给处理器，以防止器件在过载情况下受损。

• 在24 V电压下，可向4 Ω BTL负载输出2 x 70 W功率
• 宽电压范围：4.5 V至26 V
• 高效的D类工作模式
• 极低的静态电流：推荐的LC滤波器配置下< 23 mA
• 功率效率超过90%
• 基于输出功率的自适应调制方案
• 多开关频率
• 避免AM干扰
• 主从同步
• 300 kHz至1.2 MHz开关频率
• 具有高PSRR的反馈功率级架构可降低电源要求
• 可编程功率限制
• 支持并行BTL模式和单声道模式
• 支持单电源和双电源模式
• 集成自保护电路，包括过压、欠压、过温、直流检测和短路保护，并具备错误报告功能
• 散热增强型封装 – DAD（32引脚HTSSOP焊盘朝上）
• 引脚与TPA3116D2和TPA3126D2兼容

• 蓝牙/无线扬声器
• 条形音箱
• 迷你微型组件、底座
• 家庭影院
