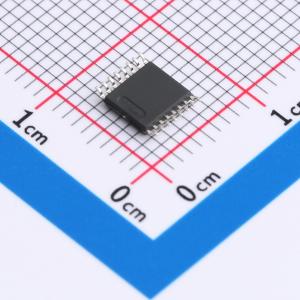

温馨提醒：图片仅供参考，商品以实物为准

TPA2001D1PWR

1W单声道D类音频功率放大器

描述: TPA2001D1 具有短路保护的 1W 单声道、模拟输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA2001D1PWR
商品编号: C2872083
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

	属性	参数值
	信噪比	95dB
	电源纹波抑制比(PSRR)	77dB
	效率	85%
	功能特性	无滤波器架构；数字编程增益；自动静音/免噪音开关；使能/关断功能
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃

商品概述

TPA2001D1是一款1W单声道桥接负载（BTL）D类放大器，设计用于驱动阻抗不低于8Ω的扬声器。该放大器采用TI的第三代调制技术，可提升效率和信噪比。它允许器件直接连接扬声器，无需使用D类放大器通常需要的LC输出滤波器（LC输出滤波器会产生EMI，需要在系统层面进行屏蔽）。这些特性使该器件适用于需要高效率来延长电池续航时间的设备。放大器的增益由两个输入端GAIN1和GAIN0控制，支持配置为6dB、12dB、18dB和23.5dB增益。差分输入端为高阻抗CMOS输入，可用作求和节点。该D类BTL放大器内置去爆音电路，可降低上电时以及关断模式循环切换时的开启爆音。TPA2001D1采用16引脚TSSOP封装，可向8Ω负载提供1W连续输出功率，工作环境温度范围为-40℃至85℃。

商品特性

调制方案经过优化，可无需输出滤波器工作
提供TSSOP封装选项
采用高效率第三代5V D类技术
可向8Ω扬声器输出1W功率（THD+N<1%）
在1W、1kHz、8Ω负载条件下，THD+N小于0.2%
集成去爆音电路
具备短路保护，可应对短路到电池、地和负载的故障

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	1Wx1@8Ω
	总谐波失真+噪声(THD+N)	0.1%
	静态电流(Iq)	4mA
