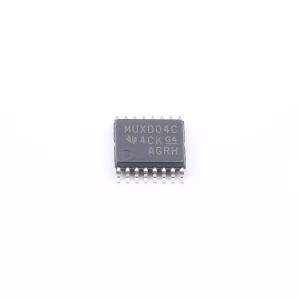

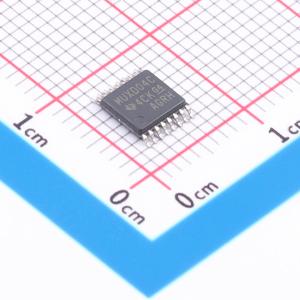

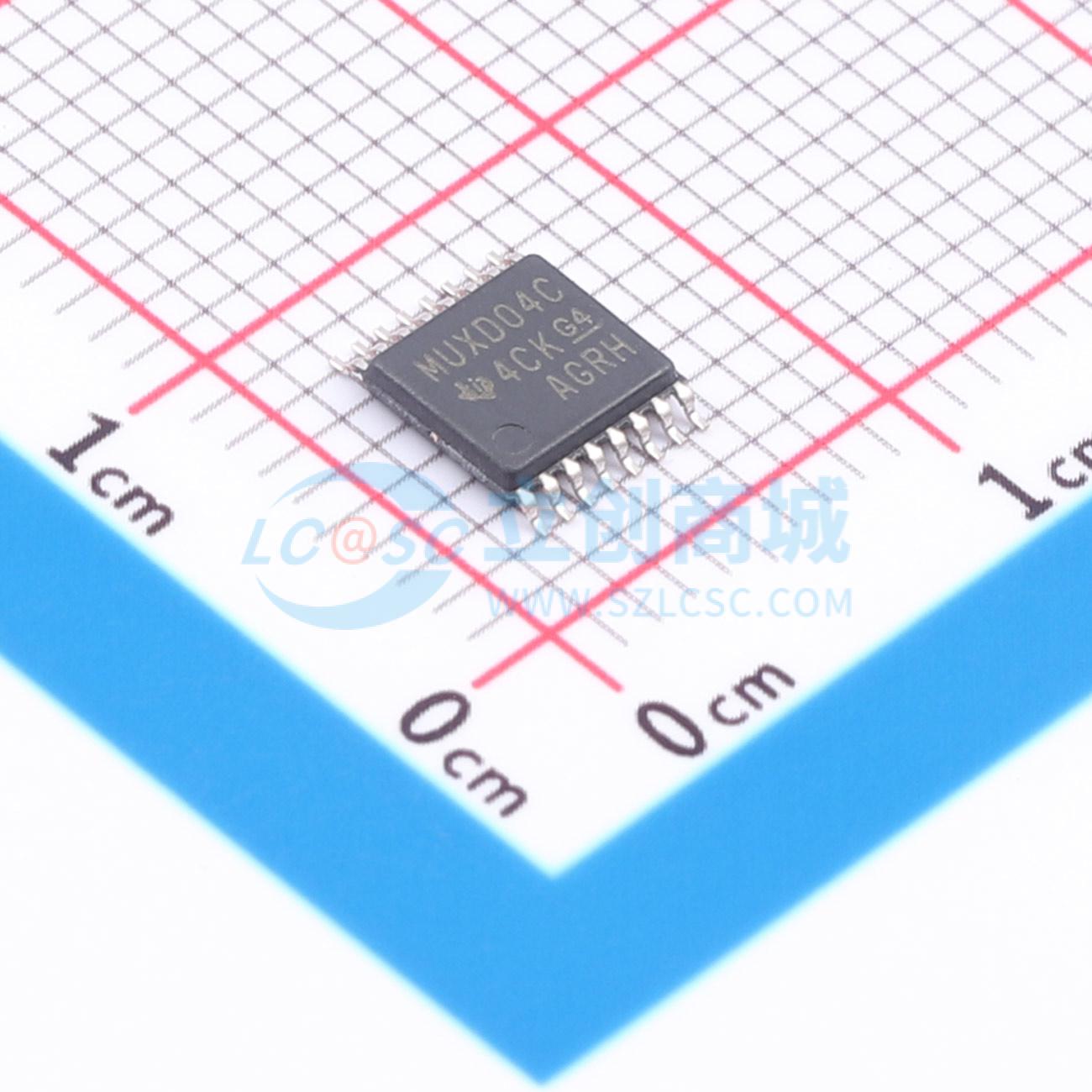

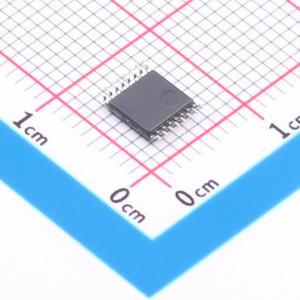

MUX36D04IPW

MUX36S08, MUX36D04 36V低电容、低泄漏电流、高精度模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MUX36D04 1pA 开路泄漏电流、36V、4:1、2 通道精密模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: MUX36D04IPW
商品编号: C2872077
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

MUX36S08 和MUX36D04 (MUX36xxx) 是现代互补金属氧化物半导体(CMOS) 模拟多路复用器(mux)。MUX36S08 提供8:1 单端通道，而MUX36D04 提供差动4:1 或双4:1 单端通道。MUX36S08 和MUX36D04 在双电源（±5V 至±18V）或单电源（10V至36V）供电时均能正常运行。它们在由对称电源（如VDD=12V、VSS=-12V）和非对称电源（如VDD=12V、VSS=-5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管-晶体管逻辑电路(TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS 逻辑电路的兼容性。MUX36S08 和MUX36D04 的导通和关断泄漏电流较低，允许此类多路复用器以最小误差转换来源于高输入阻抗源的信号。仅为45μA 的低电源电流支持其应用于便携式应用。

商品特性

低导通电阻MUX36S08：9.4pF
MUX36D04：6.7pF
低泄漏电流：1pA
低电荷注入：0.3pC
轨至轨运行
宽电源电压范围：±5V 至±18V 或10V 至36V
低导通电阻：125Ω
转换时间：92ns
先断后合开关操作
EN 引脚与VDD 相连逻辑电平：2V 至VDD
低电源电流：45μA
ESD 保护HBM：2000V
行业标准TSSOP 封装和更小型的WQFN 封装

应用领域

工厂自动化和工业过程控制
可编程逻辑控制器(PLC)
模拟输入模块
自动测试设备
电池监控系统

优惠活动

购买数量

(90个/圆盘，最小起订量 1 个)

个

起订量：1 个90个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	10V~36V；-18V~-5V；5V~18V
	导通时间(ton)	88ns

	属性	参数值
	导通电阻(Ron)	125Ω
	关闭时间(toff)	63ns
	工作温度	-40℃~+125℃
	导通电容(Con)	7.7pF
