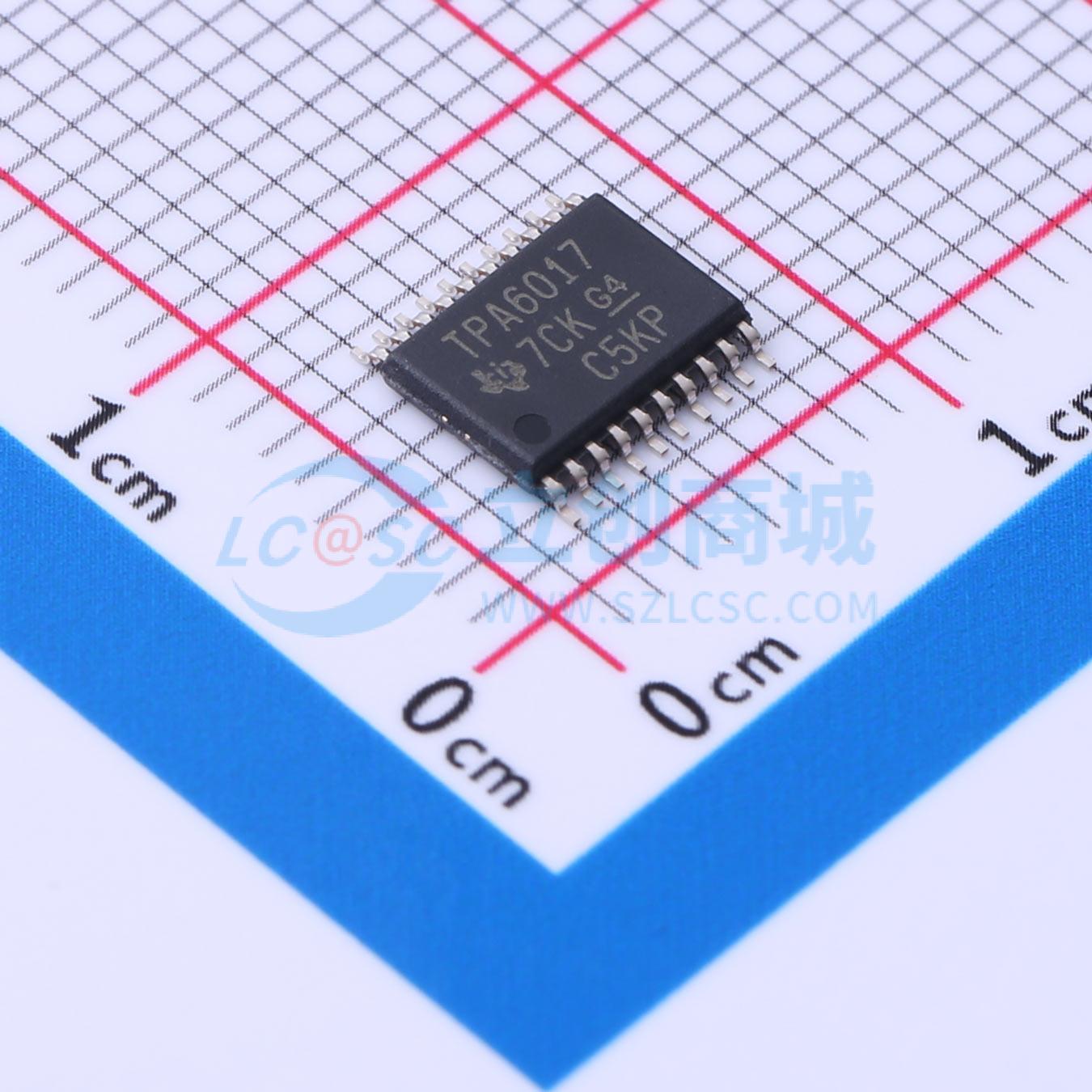

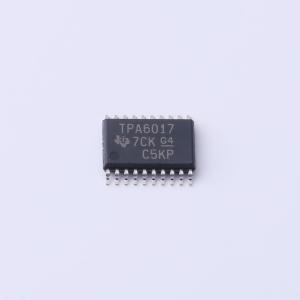

温馨提醒：图片仅供参考，商品以实物为准
TPA6017A2PWP
立体声AB类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPA6017A2 1.9W 立体声、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA6017A2PWP
- 商品编号
- C2872049
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2W×2@3Ω | |
| 总谐波失真+噪声(THD+N) | 0.75% | |
| 静态电流(Iq) | 6mA | |
| 信噪比 | 105dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 77dB | |
| 效率 | - | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 数字编程增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPA6017A2是一款立体声音频功率放大器，采用20引脚TSSOP热增强封装，能够向3Ω负载提供每通道2 W的连续RMS功率。内置增益控制可减少所需外部元件数量，简化设计，并腾出电路板空间用于其他功能。放大器增益通过两个引脚（GAIN0和GAIN1）进行内部配置和控制，提供6 dB、10 dB、15.6 dB和21.6 dB（反相）增益设置。
商品特性
- 内置增益控制，省去外部增益设置电阻
- 5V电源下可向3Ω负载输出每通道2W功率
- 全差分输入
- 低电源电流，典型值6mA
- Depop电路
应用领域
- 笔记本电脑
- PDA
- 其他便携式音频设备
