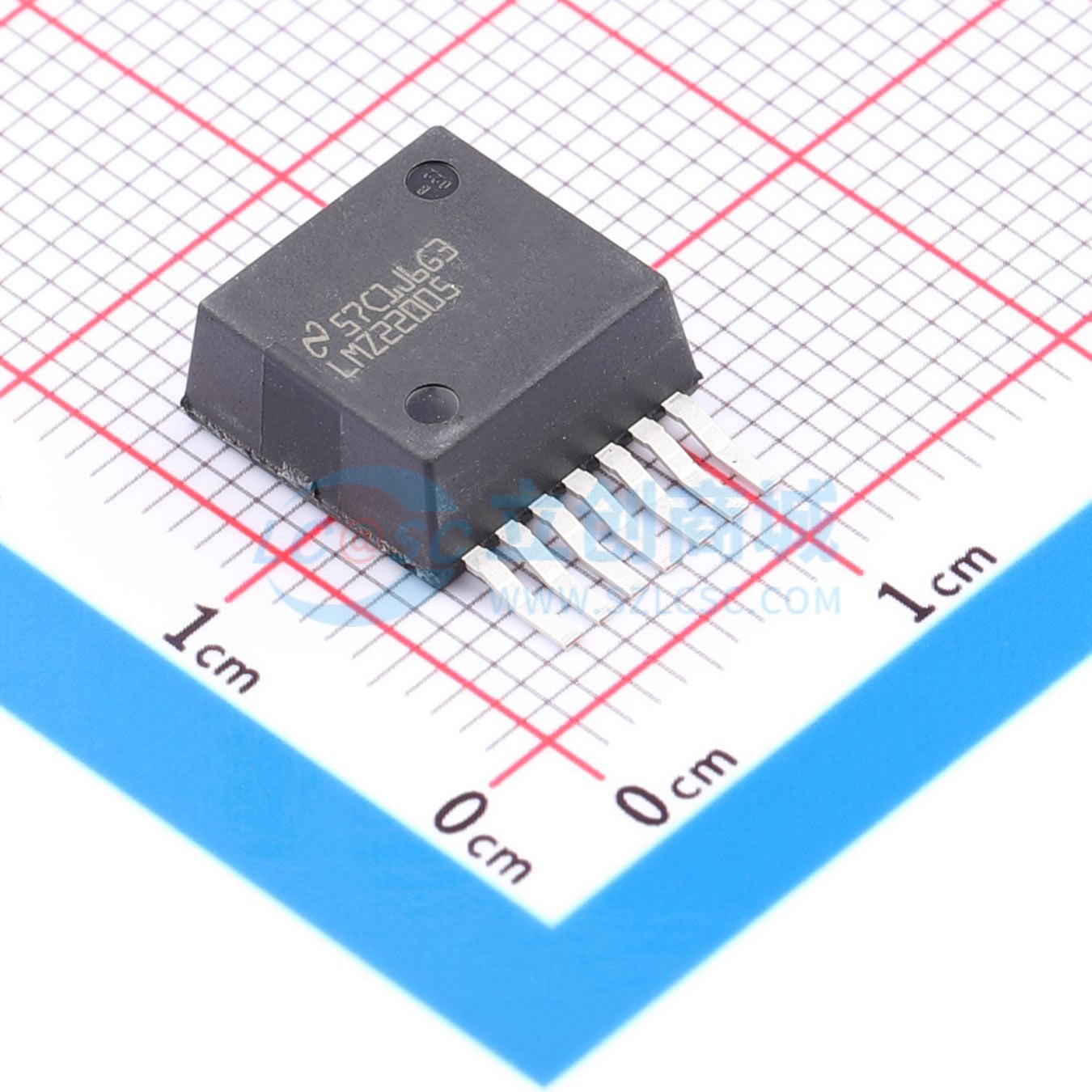

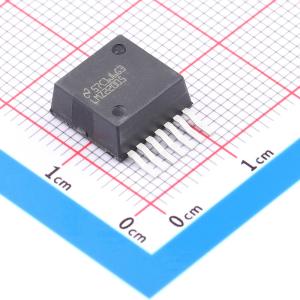

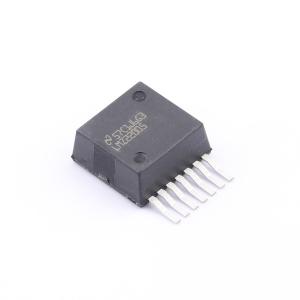

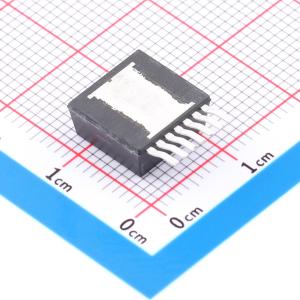

LMZ22005TZX/NOPB
具备20V最高输入电压的5A SIMPLE SWITCHER易电源电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMZ22005 具有 20V 最大输入电压的 5A SIMPLE SWITCHER® 电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZ22005TZX/NOPB
- 商品编号
- C2870754
- 商品封装
- TO-PMOD-7
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 6V~20V | |
| 输出电压(Vout) | 800mV~6V | |
| 输出电流(最大值) | 5A | |
| 输出功率 | 30W | |
| 转换效率 | 92% | |
| 最大容性负载 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 开关频率 | 812kHz | |
| 纹波噪声 | 9mVp-p | |
| 特性 | 过压保护；过流保护；短路保护；过热保护 | |
| 长度 | 10.16mm | |
| 宽度 | 9.85mm | |
| 高度 | 4.57mm | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMZ22005 SIMPLE SWITCHER易电源电源模块是一种易于使用的降压直流/直流解决方案，具有驱动高达5A的负载的能力。采用创新封装模式，提高了散热性能，可以手工或机器焊接。可以工作于6V和20V之间的输入电压轨，并提供低至0.8V的可调高精度输出电压。只需要两个外接电阻和三个外接电容就可以形成一个电源解决方案。是一种可靠、稳健的方案，具有以下保护特性：热关断，可编程输入欠压锁定、输出过电压保护、短路保护、输出电流限制和允许预偏置输出启动。同步输入允许在650到950 kHz的开关频率范围内的同步。
商品特性
- 集成屏蔽电感器
- 单PCB(印刷电路板)布线
- 频率同步输入(650 kHz到950 kHz)
- 使用外部的软启动、跟踪和精确使能，可以实现灵活的上电时序控制
- 针对浪涌电流以及输入欠压锁定和输出短路等故障提供保护
- 工作结温范围 -40°C至 +125°C
- 采用单裸露焊盘和标准引脚，更易于装配和制造
- 卓越的瞬态响应，可应用于现场可编程门列(FPGA)和专用集成电路(ASIC)的供电电源
- 可得到WEBENCH电源设计软件的全面支持
- 引脚兼容LMZ23605/LMZ23603/LMZ22003
应用领域
- 从12V输入电压轨负载点转换
- 应用于时间受限的项目
- 应用于空间受限的高温场合
- 应用于负输出电压的
