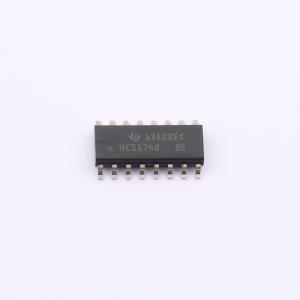

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS174QDRQ1
六个正边沿触发的D型触发器，带有共享时钟和清除输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS174-Q1 具有清零功能的六路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS174QDRQ1
- 商品编号
- C2871871
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.7224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 200MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 6 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 11ns@6V,50pF | |
| 系列 | 74HCS系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 5pF | |
| 工作温度 | -40℃~+125℃ |
商品概述
SN74HCS174-Q1是汽车用六D型触发器，包含六个带共享时钟（CLK）和清零（CLR）输入的正沿触发D型触发器，带有施密特触发输入。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 器件温度等级1:工作温度范围为-40℃ 至 +125℃ (TA)
- 器件HBM ESD分级等级2
- 器件CDM ESD分级等级C6
- 工作电压范围为2 V 至 6 V
- 施密特触发输入可适应缓慢或带噪声的输入信号
- 低功耗，典型ICC为100 nA，典型输入漏电流为±100 nA
- 6 V 下输出驱动能力为±7.8 mA
应用领域
- 并行数据同步
- 并行数据存储
- 移位寄存器
- 模式生成器
