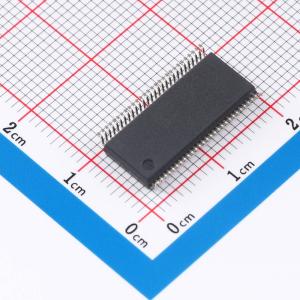

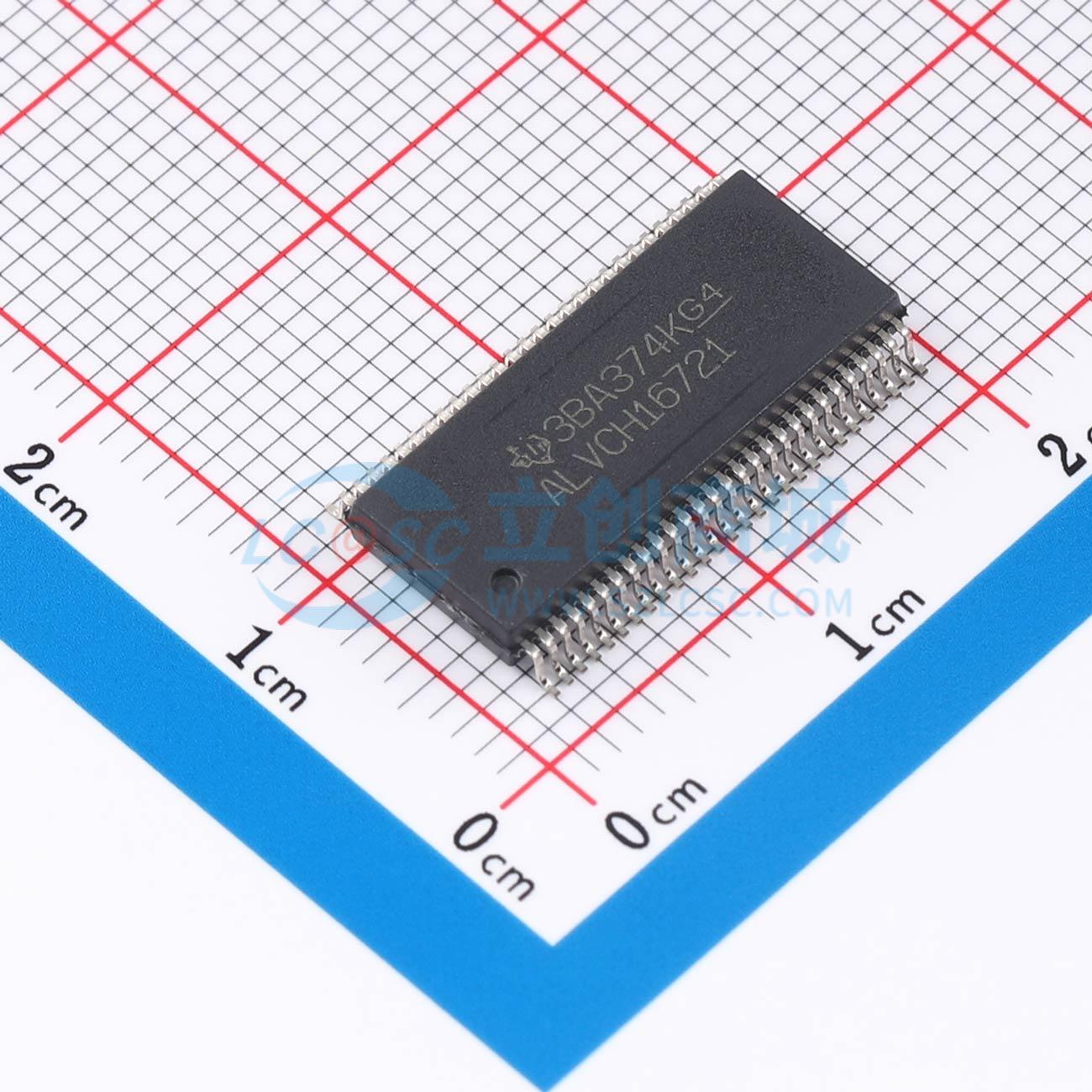

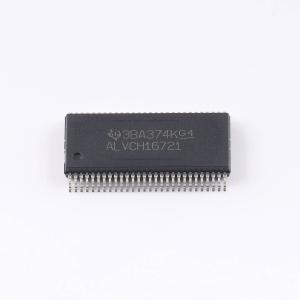

SN74ALVCH16721DLR
SN74ALVCH16721DLR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVCH16721 具有三态输出的 3.3V 20 位触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVCH16721DLR
- 商品编号
- C2870824
- 商品封装
- SSOP-56-300mil
- 包装方式
- 编带
- 商品毛重
- 0.72克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.65V~3.6V | |
| 时钟频率(fc) | 150MHz | |
| 功能 | - | |
| 元件数 | 20 | |
| 每个元件位数 | 20 | |
| 输出类型 | 三态 | |
| 传播延迟(tpd) | 4.3ns@3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | ALVCH | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 12mA | |
| 静态电流(Iq) | 40uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | - | |
| 建立时间 | 2.7ns | |
| 保持时间 | 0ns |
商品概述
这是一款20位触发器，专门设计用于1.65V 至 3.6V 的VCC工作电压。SN74ALVCH16721的20个触发器是带合格时钟存储的边沿触发D型触发器。在时钟（CLK）输入的正跳变沿，如果时钟使能（CLKEN）输入为低电平，器件会在Q输出端输出真实数据。如果CLKEN为高电平，则不存储数据。带缓冲的输出使能（OE）输入可将20个输出置于正常逻辑状态（高电平或低电平）或高阻态。在高阻态下，输出不会对总线产生明显负载或驱动。高阻态和增强驱动能力使器件可以无需接口或上拉元件即可驱动总线。OE不影响触发器的内部操作，输出处于高阻态时，旧数据可以保留，也可以输入新数据。为了确保上电或掉电期间的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。内置有源总线保持电路，可将未使用或悬空的数据输入保持在有效逻辑电平。SN74ALVCH16721的工作温度范围为 -40℃ 至 85℃。
商品特性
- 属于Texas Instruments Widebus™ 家族成员
- 采用EPIC™（增强性能注入CMOS）亚微米工艺制造
- 闩锁性能超过250mA，符合JESD 17标准
- 数据输入带有总线保持功能，无需外部上拉/下拉电阻
- 封装选项包括塑料300密耳收缩小外形（DL）、薄型收缩小外形（DGG）以及薄型超小外形（DGV）封装
