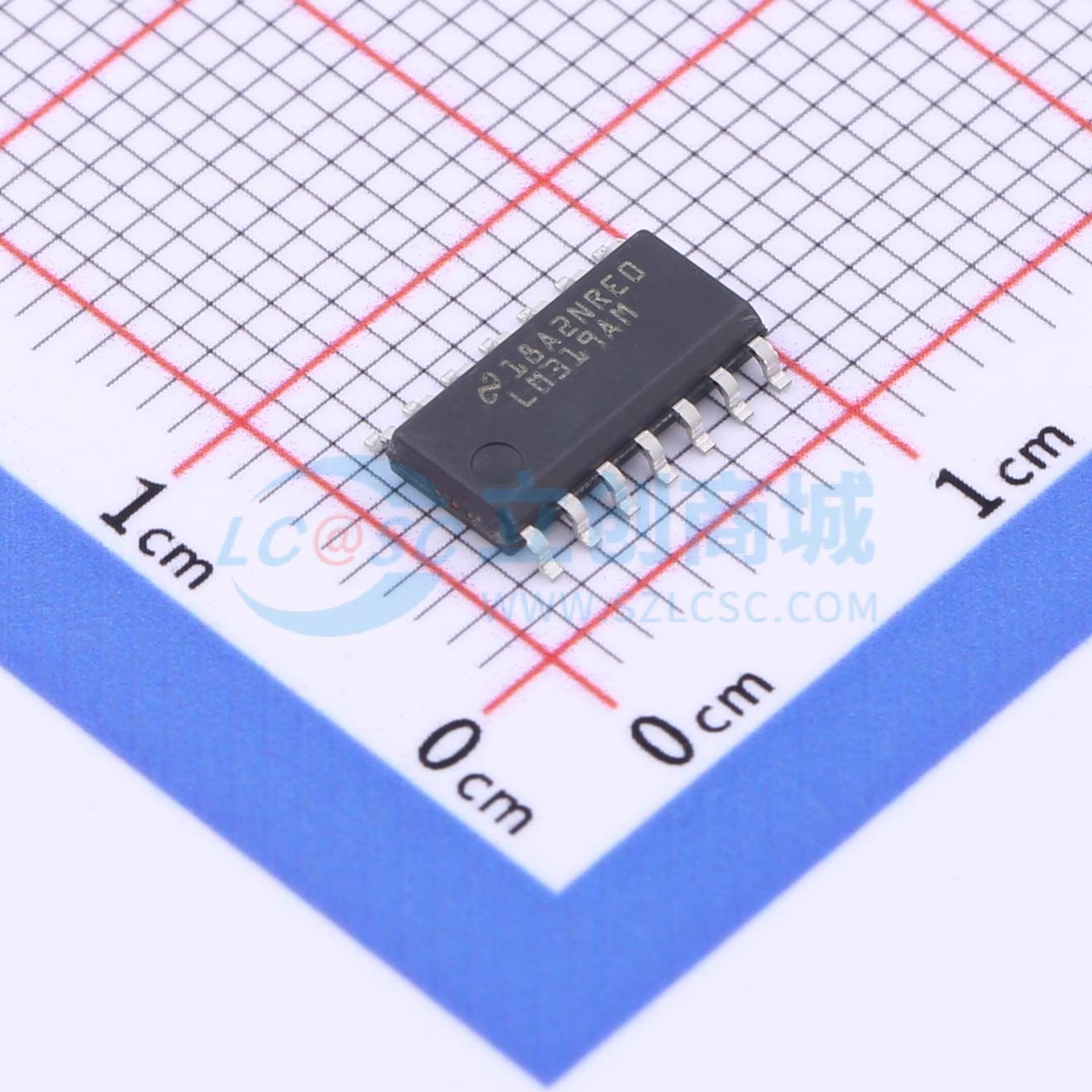

温馨提醒：图片仅供参考，商品以实物为准

LM319AM/NOPB

高速双比较器

描述: LM319-N 双通道高速高电压比较器
品牌名称: TI(德州仪器)
商品型号: LM319AM/NOPB
商品编号: C2870840
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.32克(g)

商品参数

商品概述

LM119系列是制作在单片芯片上的精密高速双比较器，可在宽范围电源电压下工作，最低可使用单5V逻辑电源接地工作，相比同类产品具有更高增益和更低输入电流。输出级未绑定集电极，可兼容RTL、DTL、TTL逻辑电路，还能够以最高25mA的电流驱动指示灯和继电器。LM319A相比标准LM319精度更高，失调电压、失调电流和电压增益公差更严格。该系列产品虽然主要设计用于需要数字逻辑电源供电的应用，完整规格支持最高±15V的电源，相比旧款产品响应速度更快，宽工作电压范围、低封装数量使其通用性更强。不同型号具有不同的工作温度范围：LM119工作温度范围为-55℃~+125℃，LM219工作温度范围为-25℃~+85℃，LM319A和LM319工作温度范围为0℃~+70℃。

商品特性

集成两个独立比较器
支持单5V电源供电
在±15V电源下典型响应时间为80ns
每侧最小扇出数为2
全温度范围内最大输入电流为1μA
输入和输出可与系统地隔离
共模压摆率高
采用单片集成结构
增益更高，输入电流更低
输出级未绑定集电极，兼容性强
输出最大可提供25mA驱动电流
工作电源电压范围宽，最高支持±15V电源
响应速度快，通用性强

应用领域

继电器驱动
指示灯驱动
数字逻辑领域的高速比较场景

	属性	参数值
	商品目录	比较器
	比较器数	双路
	输入失调电压(Vos)	1mV
	输入偏置电流(Ib)	150nA
	传播延迟(tpd)	80ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-
	输出类型	开路集电极

	属性	参数值
	输出模式	TTL；CMOS
	静态电流(Iq)	8mA
	工作温度	0℃~+70℃
	单电源	5V~36V
	双电源(Vee ~ Vcc)	2.5V~18V；-18V~-2.5V
	输入失调电流(Ios)	20nA
	响应时间(tr)	80ns
	功能特性	-
