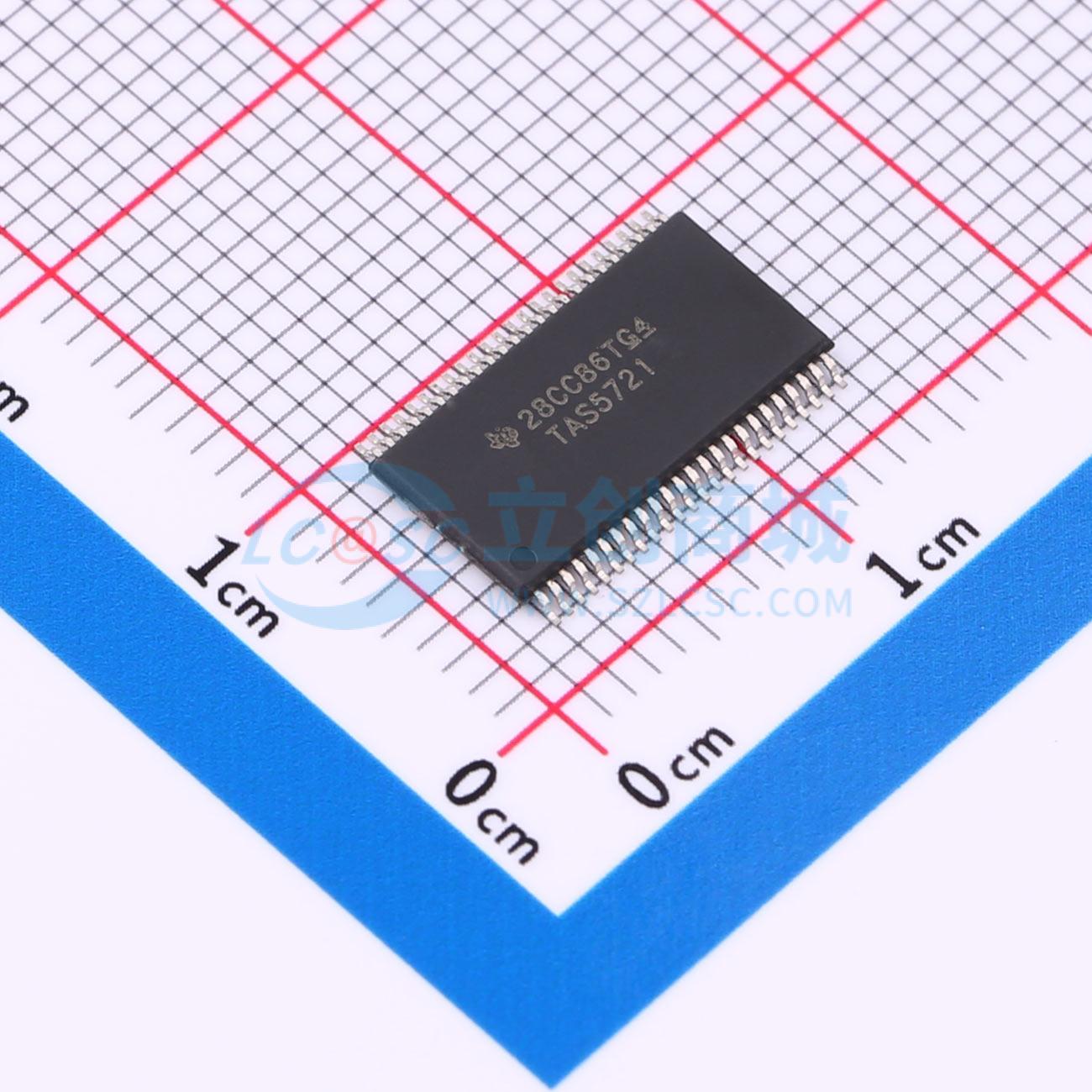

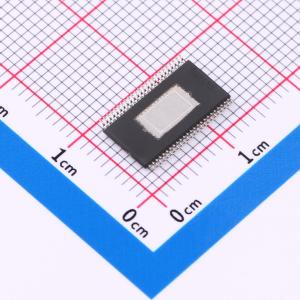

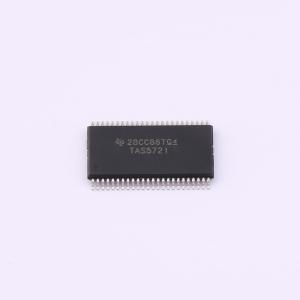

温馨提醒：图片仅供参考，商品以实物为准

TAS5721DCAR

具有均衡器、动态范围控制、2.1 支持和耳机/线路驱动器的数字音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5721 具有耳机、支持 2.1 声道的 10W 立体声、8V 至 26.4V、数字输入、开环 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5721DCAR
商品编号: C2870865
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 1.2克(g)

商品参数

	属性	参数值
	静态电流(Iq)	50mA
	工作温度	0℃~+85℃
	信噪比	106dB

商品概述

TAS5721是一款高效、数字输入音频放大器，用于驱动被配置为一个桥接负载(BTL)的2.0扬声器系统、具有两个卫星扬声器和一个低音炮的2.1系统、或者在PBTL系统中驱动一个被配置为平行桥接负载(PBTL)的单扬声器。一个串行数据输入可处理最多两个独立的音频通道并能与大多数数字音频处理器和MPEG解码器无缝整合。此器件可接受宽范围的输入数据格式和采样率。一个完全可编程数据路径将这些通道路由至内部扬声器驱动器。 TAS5721是一个用于从外部源接收所有时钟的从属器件。根据输出采样率的不同，TAS5721运行时带有384kHz开关速率至288KHz开关速率间的PWM载波。与一个四阶噪声整形器结合的过采样可提供一个真实白噪音基准以及从20Hz至20kHz的出色动态范围。一个集成的中心接地DirectPathTM组合头戴式耳机放大器和2VRMS线路驱动器被集成在TAS5721中。

商品特性

PVDD = 24V时，到8Ω的输入功率为10W×2
PVDD = 24V时，到8Ω的输入功率为8W×2 + 12W×1
支持2.0，单器件2.1，和单声道模式
支持8kHz至48kHz采样率 (LJ / RJ / I²S)
集成的DirectPathTM头戴式耳机放大器和2VRMS线路驱动器
独立通道音量控制（从24dB至静音，步长0.5dB）
针对卫星和子通道的独立动态范围控制
针对扬声器EQ的21个可编程双二次滤波器
可编程双波段动态范围控制
支持3D效果
I²CTM无主时钟(MCLK)的串行控制接口运行
可配置的I²C地址（0x34或0x36）
自动采样率检测
过热和短路保护
宽PVDD电源范围（4.5V至24V）

应用领域

LED/LCD TV
Soundbar音箱
扩展坞
PC扬声器

	属性	参数值
	商品目录	音频功率放大器
	输出功率	10W×2@8Ω；8W×2+12W×1@8Ω
	工作电压	8V~26.4V
	总谐波失真+噪声(THD+N)	0.07%
