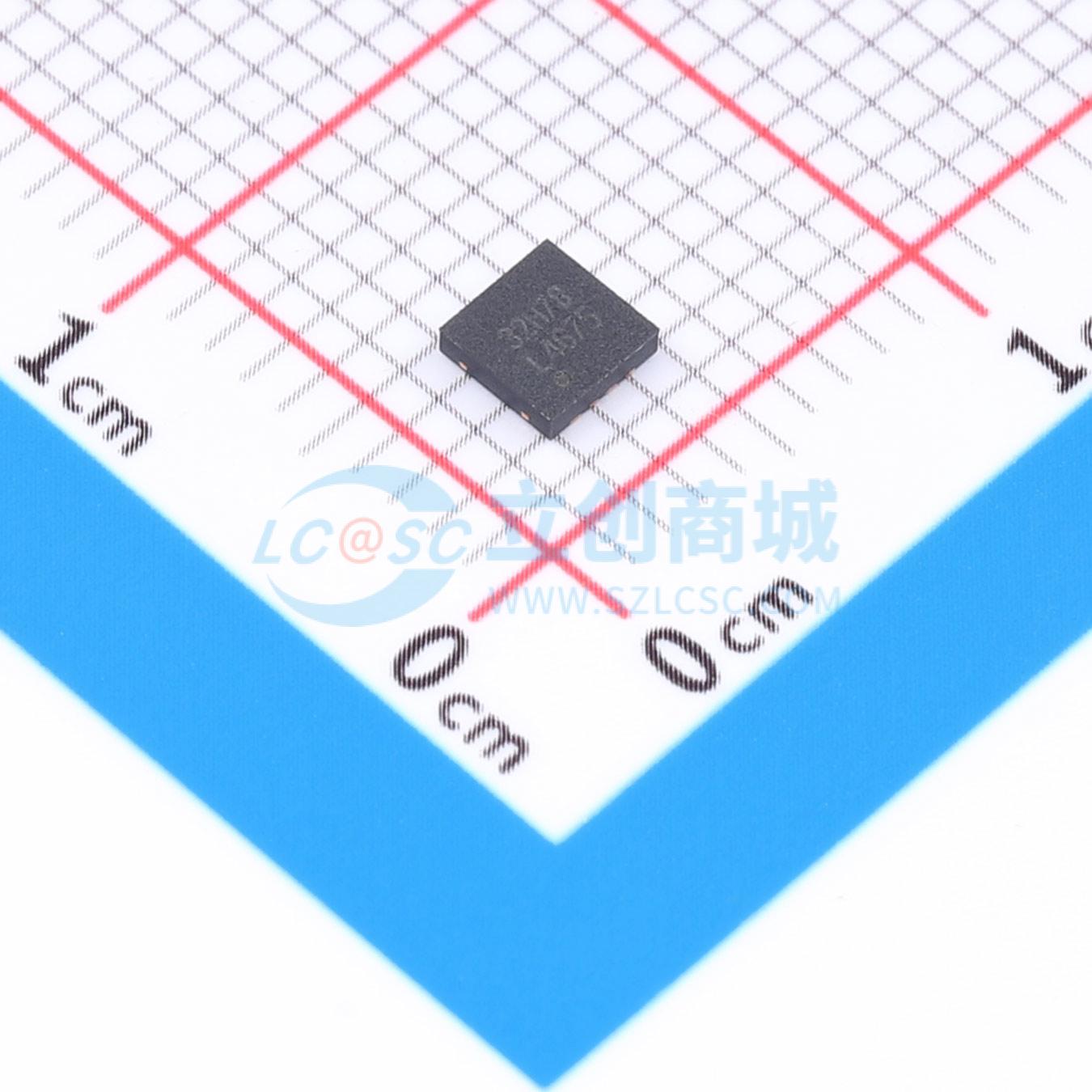

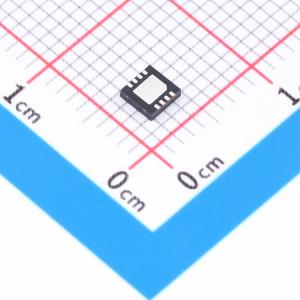

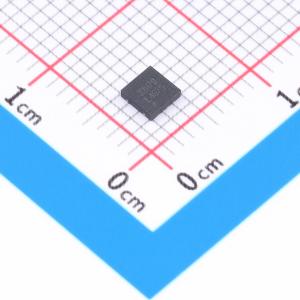

温馨提醒：图片仅供参考，商品以实物为准

LM4675SDX/NOPB

超低EMI、无滤波器、2.65W、单声道D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4675 具有超低 EMI 扩频的 2.65W 单声道、模拟输入 D 级扬声器放大器
品牌名称: TI(德州仪器)
商品型号: LM4675SDX/NOPB
商品编号: C2870881
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	820Wx1@8Ω；1.3Wx1@8Ω；1.3Wx1@8Ω；2.2Wx1@4Ω；2.7Wx1@4Ω；1.08Wx1@4Ω
	工作电压	2.4V~5.5V
	总谐波失真+噪声(THD+N)	0.02%

商品概述

LM4675是一款单电源、高效率、2.65W单声道D类音频放大器。扩频、无滤波器PWM架构可降低EMI并省去输出滤波器，减少外部元件数量、电路板面积消耗和系统成本，同时简化设计。 LM4675旨在满足手机和其他便携式通信设备的需求。它采用单5V电源供电，能够驱动4Ω扬声器负载，连续平均输出功率达2.2W，总谐波失真加噪声（THD+N）小于1%。其灵活的电源要求允许在2.4V至5.5V的电压范围内工作。LM4675的宽带扩频架构可降低因调制器频率产生的EMI辐射。与典型的AB类放大器相比，LM4675在驱动扬声器负载时具有更高的效率。采用3.6V电源驱动8Ω扬声器时，在100mW功率水平下，该IC的效率为80%；在输出功率为400mW时，效率可达89%。 LM4675具备低功耗关断模式。可通过将关断引脚驱动至逻辑低电平（GND）来启用关断模式。 LM4675的增益可通过外部配置，通过信号求和实现多信号源的独立增益控制。输出短路和热过载保护功能可防止器件在故障条件下受损。

商品特性

扩频架构降低EMI
单声道D类工作模式
感性负载无需输出滤波器
外部可配置增益
极快的开启时间：17μs（典型值）
最少的外部元件
“咔嗒”和“噗噗”声抑制电路
微功耗关断模式
提供节省空间的0.5mm间距DSBGA和WSON封装

应用领域

手机
个人数字助理（PDA）、便携式电子设备

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	静态电流(Iq)	2.2mA
	工作温度	-40℃~+85℃
	信噪比	97dB
	输入类型	差分
	电源纹波抑制比(PSRR)	82dB
	效率	80%；89%
