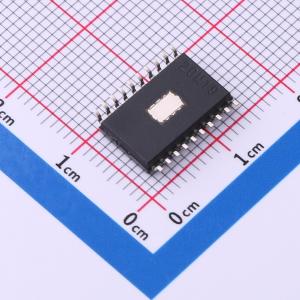

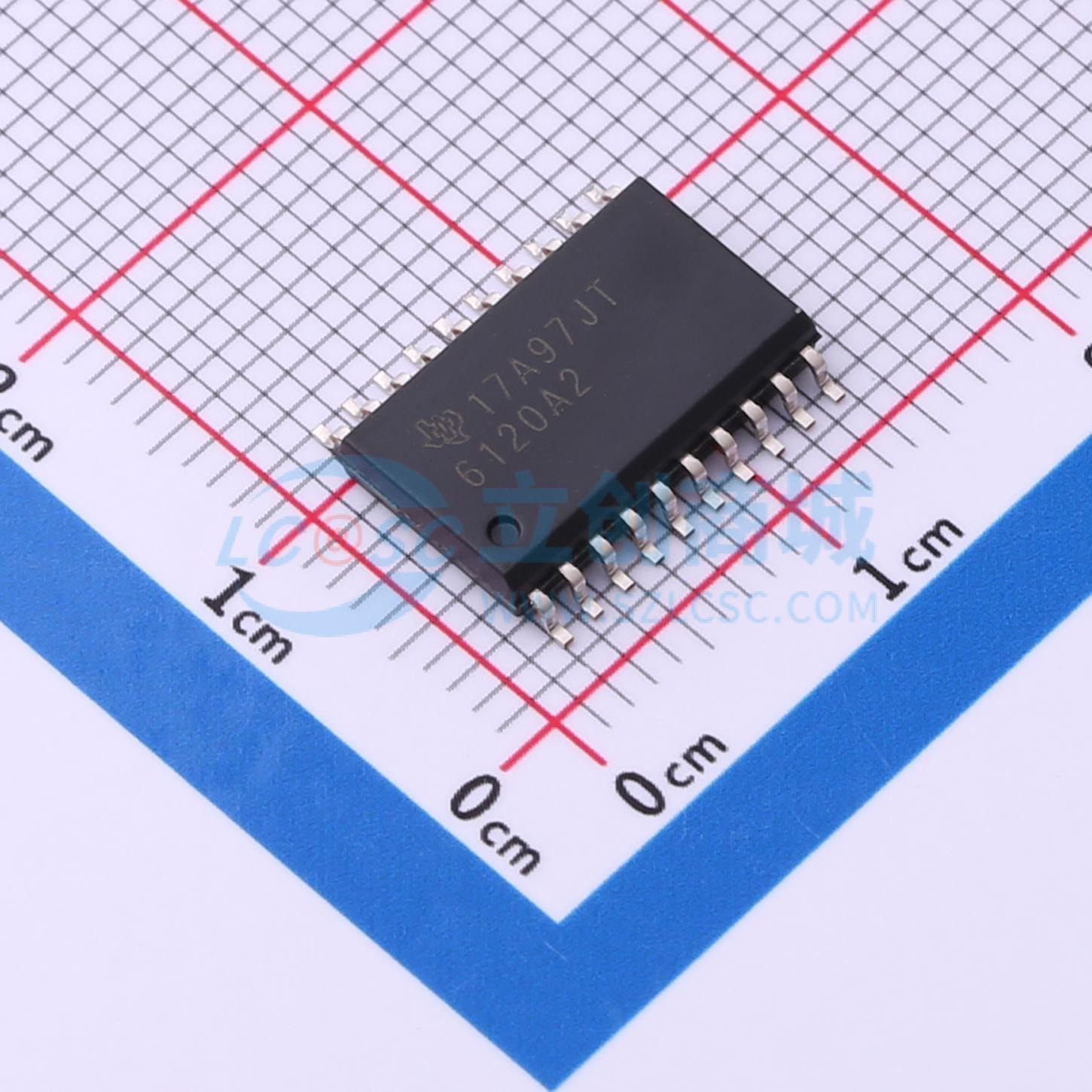

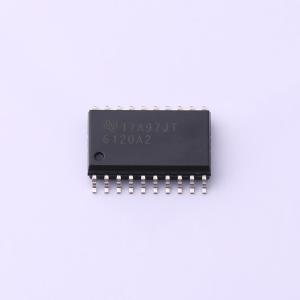

TPA6120A2DWP

高保真耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6120A2 具有 128dB 动态范围的立体声 9.0V 至 33.0V 模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6120A2DWP
商品编号: C2871054
商品封装: HSOP-20-EP-300mil
包装方式: 管装
商品毛重: 2.85克(g)

商品参数

商品概述

在需要高功率输出、高保真度耳机放大器的应用中，TPA6120A2可替代昂贵的分立设计，让用户听到的是音乐而非放大器的噪音。TPA6120A2的电流反馈AB类放大器架构可提供高带宽、极低噪声和高达128dB的动态范围。

电流反馈放大器在音频应用中表现出色，主要有三个关键特性。第一个特性是高转换速率，可防止奇次阶失真异常。第二个特性是输出端按需提供电流，使放大器在必要时能快速线性响应，且无输出失真风险。当突然需要大量输出功率时，放大器能极快响应，而不会提高系统本底噪声或降低信噪比。第三个特性是增益无关的频率响应，使放大器在宽增益设置范围内都能充分利用其全带宽。

商品特性

A加权信噪比128dB
总谐波失真112.5dB
电流反馈架构
增益 = 1V/V（16Ω负载）时，输出电压噪声为0.9μVrms
电源电压范围：±5V至±15V
转换速率1300V/μs
可配置为单端或差分输入
独立电源，串扰低

应用领域

专业音频设备
高保真智能手机
家用消费级音频设备
耳机驱动器

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放
	扬声器通道数	双声道
	工作电压	-5V~15V
	静态电流(Iq)	13mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	128dB
	输入类型	单端；差分
	电源纹波抑制比(PSRR)	75dB
