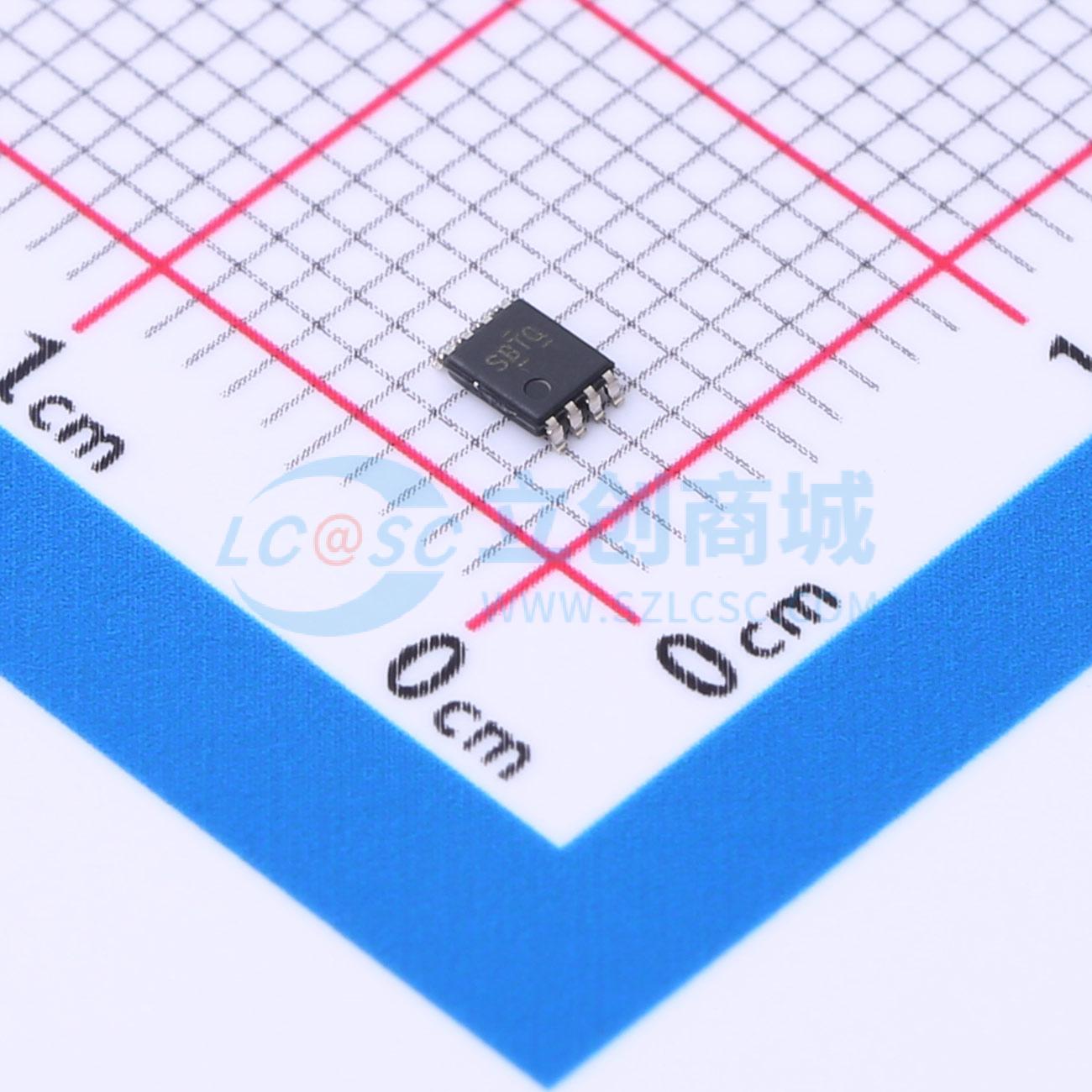

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP2G00QDCURQ1
低功耗双2输入正与非门
- 描述
- SN74AUP2G00-Q1 汽车类 2 通道、2 输入、0.8V 至 3.6V 低功耗与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G00QDCURQ1
- 商品编号
- C2871062
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.017克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 1.7uA | |
| 灌电流(IOL) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4mA | |
| 系列 | SN74AUP | |
| 传播延迟(tpd) | 5.9ns@3.3V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
AUP系列是针对电池供电便携应用行业低功耗需求的解决方案。该系列在整个0.8 V 至 3.6 V的VCC范围内确保极低的静态和动态功耗，可延长电池续航，该产品还可保持出色的信号完整性。SN74AUP2G00在正逻辑中实现布尔函数Y = 非(A·B) 或 Y = 非A + 非B。NanoStar封装技术是IC封装领域的重大突破，将芯片本身作为封装。该器件针对使用Ioff的部分掉电应用进行了完整规范定义，Ioff电路会禁用输出，防止器件掉电时产生有害的反向电流。
商品特性
- 符合汽车应用要求
- 低静态功耗（最大ICC = 1.7 μA）
- 低动态功耗（3.3 V下典型Cpd = 4.3 pF）
- 低输入电容（典型Ci = 1.5 pF）
- 低噪声，过冲和下冲小于VCC的10%
- Ioff支持部分掉电模式操作
- 宽工作VCC范围为0.8 V 至 3.6 V
- 针对3.3 V工作优化
- 3.6 V I/O容差，支持混合模式信号操作
- 3.3 V下最大tpd = 5.9 ns
- 适合点对点应用
- 闩锁性能超过100 mA，符合JESD 78 II类标准
应用领域
- 汽车应用
- 电池供电便携应用
- 点对点应用
