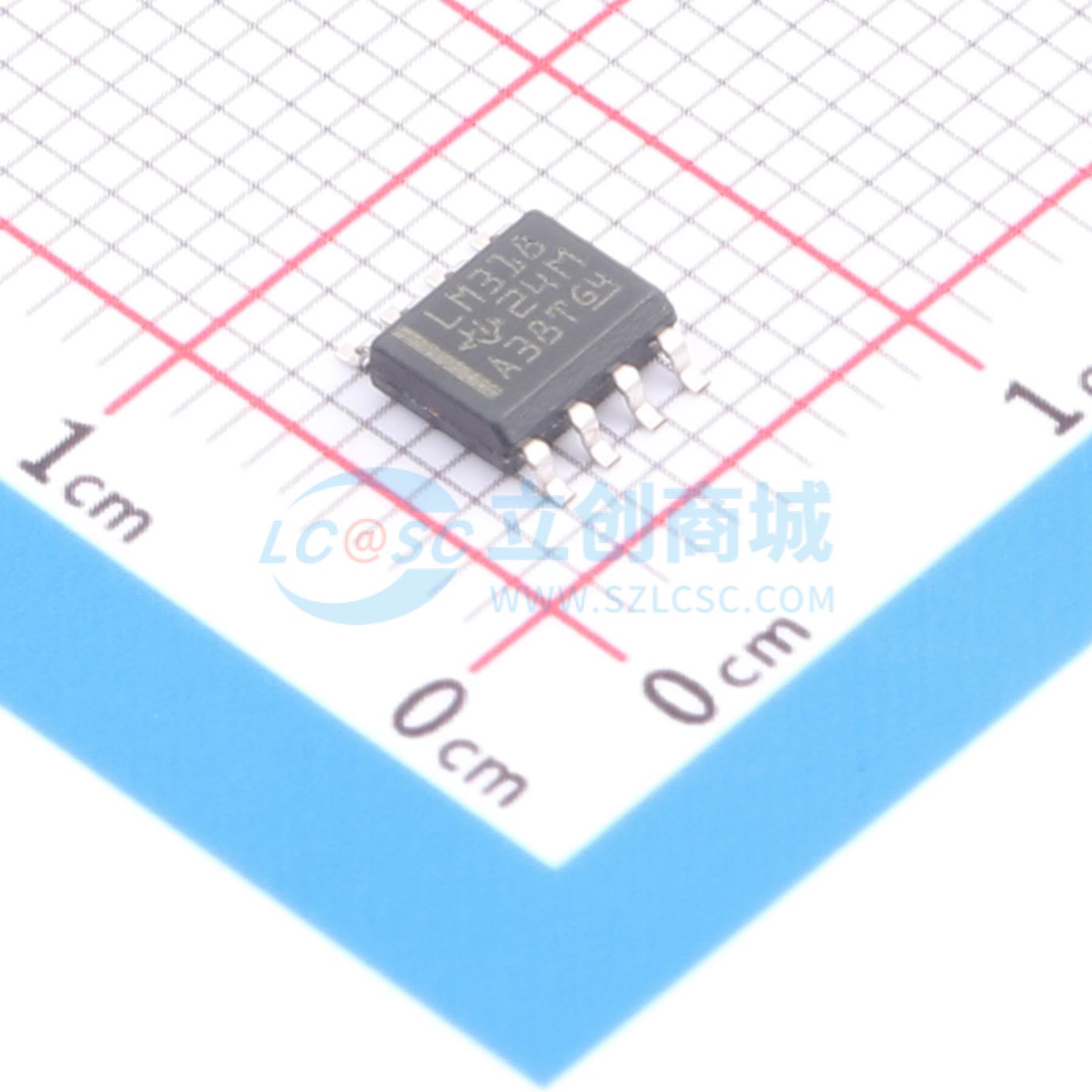

温馨提醒：图片仅供参考，商品以实物为准
LM318DR
LM318DR
- 描述
- LM318 单通道、40V、15MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM318DR
- 商品编号
- C2871089
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 70V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~20V | |
| 功能特性 | 内置补偿；过压保护 |
商品概述
LM118、LM218、LM318是高精度高速运算放大器，专为需要宽带宽和高压摆率的场景设计，相比通用运算放大器速度提升十倍，且不牺牲直流性能。该运算放大器内置单位增益频率补偿，无需外部元件即可工作，也可添加外部频率补偿以获得最优性能；反相应用中，前馈补偿可将压摆率提升至150V/μs以上，带宽几乎翻倍；不需要最大带宽时，可采用过补偿提升放大器稳定性；添加单个电容即可将0.1%误差带的建立时间缩短至1μs以下。
商品特性
- 小信号带宽典型值15MHz
- 压摆率最小值50V/μs
- LM118、LM218偏置电流最大值250nA
- 电源电压范围为±5V~±20V
- 内置频率补偿，支持添加外部频率补偿优化性能
- 具备输入输出过载保护功能
- 引脚排列与通用运算放大器一致
- 差分输入电压范围±10V
- 输出可短路至地或电源
- 最高工作虚拟结温150℃
- 存储温度范围-65℃~150℃
- 提供JG、D、P、PS、FK多种封装可选
应用领域
- 需要宽带宽和高压摆率的电子场景
